In unserer Rubrik „Faszination Technik“ stellen wir Konstrukteuren jede Woche beeindruckende Projekte aus Forschung und Entwicklung vor. Heute: ein solares Fassadenelement nach dem Vorbild des Morpho-Schmetterlings, das sich nahezu unsichtbar und ohne nennenswerten Wirkungsgradverlust in eine Gebäudehülle integrieren lässt.

Die Energiewende in Deutschland, Europa und weltweit sorgt für eine große Nachfrage nach Photovoltaikmodulen. Neben einem hohen Energieertrag spielen dabei auch Ästhetik und Akzeptanz eine zunehmend wichtige Rolle, doch bei Architekten und Bauherren sind Photovoltaikanlagen als gestalterisches Element wenig beliebt. Das nahmen sich die Forscher Dr. Oliver Höhn, Dr. Thomas Kroyer und Andreas Wessels des in Freiburg ansässigen Fraunhofer ISE zu Herzen und entwickelten ästhetische, farbige Photovoltaikmodule, welche eine winkelstabile und gesättigte Farbgebung bei minimalem Wirkungsgradverlust zeigen und sich so unsichtbar in die Gebäudehülle integrieren lassen.

Inspiration vom Morpho-Schmetterling

Entscheidend dabei ist, dass sich Solarmodule für die gebäudeintegrierte Photovoltaik einerseits optisch wie ein klassisch eingefärbtes Element verhalten und andererseits die Stromerzeugung möglichst wenig beeinträchtigen sollen. Zur Lösung dieser Herausforderung ließen sich die Forscher vom biologischen Vorbild des Morpho-Schmetterlings inspirieren. "Die 3D-photonischen Strukturen auf seinem Flügel erlauben einen intensiven und winkelstabilen Farbeindruck durch einen grundsätzlich verlustarmen Interferenzeffekt", erklärt Dr. Thomas Kroyer.

Vorbild übertroffen

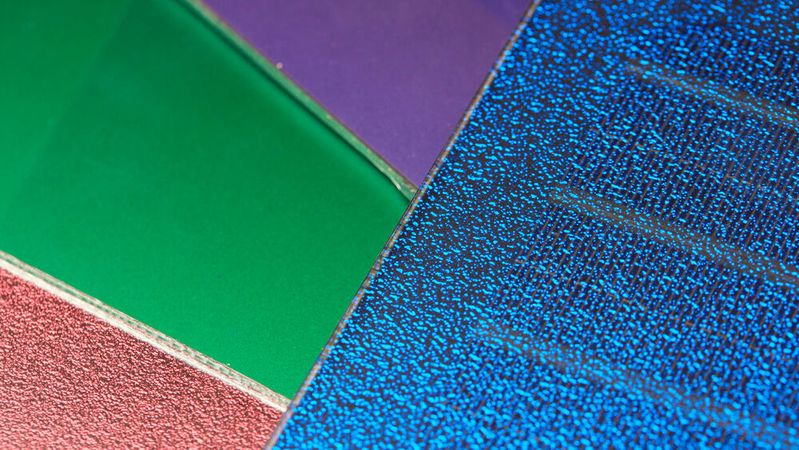

Nach diesem biologischen Vorbild ist es den Experten gelungen, eine ähnliche Oberflächenstruktur durch einen Vakuumprozess auf die Rückseite des Deckglases ihrer Photovoltaikmodule aufzubringen. Je nach Feinstruktur lassen sich so Deckgläser in verschiedenen Farben herstellen.

Inzwischen weist das Schichtsystem für farbige Photovoltaik wesentlich bessere Eigenschaften als das biologische Vorbild auf und übertrifft damit vergleichbare Technologien auf dem Markt bei Weitem, so die Forscher.

Morpho-Color-Technologie: Vielseitige Plug-in-Lösung

Die Plug-in-Lösung lässt sich mit allen gängigen sowie den absehbaren zukünftigen PV-Technologien einsetzen und ist kostengünstig industriell herstellbar. Besonders gut eignen sich Zell- und Modultechnologien, die einen homogenen optischen Eindruck liefern. Dazu gehören rückseitenkontaktierte Solarzellen oder die ebenfalls am Fraunhofer ISE entwickelte Matrix-Schindeltechnologie – eine Montagemethode, die an das Prinzip eines Mauerwerks erinnert. Bei der Matrix-Schindeltechnologie entfallen durch die leitfähige Verklebung der Solarzellen die metallisch reflektierenden Zellverbinder und es ergibt sich ein homogenes Erscheinungsbild. Somit bleibt die Solarzellentechnologie hinter der Farbschicht unsichtbar.

Ausgezeichnete Lösung

Für dieses zukunftsweisende Projekt wurden die Forschenden kürzlich mit dem Joseph-von-Fraunhofer-Preis 2024 ausgezeichnet.

Die Marke Morpho-Color- ist bereits in der EU sowie in der Schweiz, China, USA, Japan und Korea registriert. Eine Lizenz wurde 2023 der Schweizer Firma Megasol Energie AG erteilt, ein europaweit führender Hersteller von Solarmodulen und In-Dach- und Fassaden-Montagesystemen, die die Morpho-Color--Technologie aktuell am Markt etabliert. Ein vielversprechendes weiteres Entwicklungsfeld ist die Integration von PV-Modulen in Fahrzeuge. Auf der Automobilmesse IAA präsentierte das Fraunhofer ISE bereits Autoglasdächer und Motorhauben mit integrierten Morpho-Color-Photovoltaikmodulen. Alle wichtigen deutschen Automobilhersteller zeigten großes Interesse an der neuen Technologie.
