Schraubverbindung Ermöglicht geringe Flanschdicken

Ejot hat mit der Tensiotec „teleskop“ eine Teleskop-Stützhülse entwickelt, die aufgrund der speziellen Auslegung eine Flanschdicke ermöglicht, die kleiner als die Einschraubtiefe der Schraube ist.

Anbieter zum Thema

Franke GmbH

GWJ Technology GmbH

HEICO Befestigungstechnik GmbH

EJOT SE & CO. KG

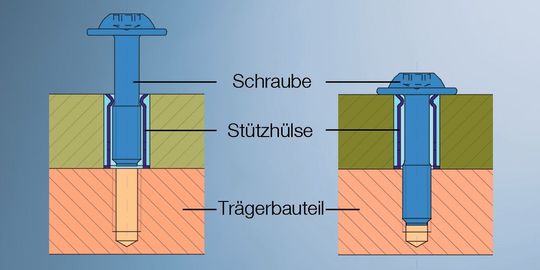

Damit erfüllt die Tensiotec die aktuellen Anforderungen moderner Motorenentwicklung, die aufgrund des knappen Bauraumes eine Minimierung der Bauteilhöhe verlangen. Bei der Tensiotec wird die Kombination aus Schraube und Hülse in die Bohrung des Bauteils eingebracht und hält sich durch Kraftschluss in der Bohrung. Formelemente zur Fixierung der Schraube-Hülse-Kombination entfallen bei Einsatz von Tensiotec. Da Stützhülsen vorzugsweise an Motoren aus Aluminium-Werkstoffen zum Einsatz kommen, kann die Tensiotec mit ALtracs Plus Schrauben von Ejot kombiniert werden. Das ALtracs Plus Gewinde wurde speziell für hochbelastbare Verbindungen in Leichtmetallen entwickelt und bietet aufgrund der selbstfurchenden Eigenschaft weiteres Rationalisierungspotenzial. Die Tensiotec „teleskop“ ist zudem sie konstruktionsbedingt rund 30 Prozent leichter als vergleichbare Verbindungselemente. (jus)

(ID:23837370)
