Kunststoff Elektroaktive Polymere zum Heizen und Kühlen

Anbieter zum Thema

Fraunhofer-Institut für angewandte Polymerforschung

SPN Schwaben Präzision Fritz Hopf GmbH

GGB Heilbronn GmbH

Novotechnik Messwertaufnehmer OHG

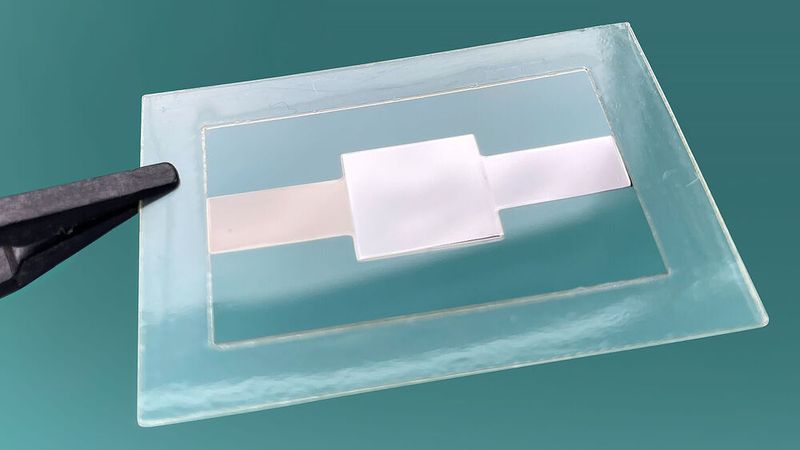

Elektroaktive Polymere verformen sich unter elektrischen Spannungen oder ändern ihre Temperatur ändern. Gezielte Temperaturänderungen sind dabei besonders interessant für Heiz- und Kühlsysteme. Der Schlüssel hierzu sind elektrokalorische Polymere – Forschende am Fraunhofer IAP haben eine elektrokalorische Polymerfolie mit geringer Schichtdicke entwickelt.

Die elektrokalorische Polymerfolien mit einer Dicke von nur vier Mikrometern sollen in Zukunft in unterschiedlichen Systemen zum Heizen und Kühlen eingesetzt werden. Zum Beispiel in Wärmepumpen zur Temperierung von Fahrzeuginnenräumen, Batteriemodulen, elektronischen Komponenten, Schaltschränken oder Lasersystemen. „Geringe Schichtdicken sind entscheidend dafür, die elektrokalorischen Systeme schon mit Spannungen weit unterhalb von einem Kilovolt betreiben zu können“, erklärt Dr. Michael Wegener, Leiter der Abteilung „Sensoren und Aktoren“ am Fraunhofer IAP. Zusammen mit seinem Team entwickelt und verbessert er verschiedene elektroaktive Polymere – kurz EAP – für vielfältige Einsatzbereiche. Zum Beispiel als elektromechanische Sensoren und Aktoren für Anwendungen in der Soft Robotik, in der Automatisierung, als Schall- und Schwingungsdetektoren, als Ultraschallwandler, als pyroelektrische Schichten für Infrarot-Sensoren oder eben auch als elektrokalorische Materialien für das Heizen und Kühlen.

Elektrokalorische Polymere: Die Temperaturwandler unter den elektroaktiven Materialien

Elektrokalorische Polymere reagieren auf elektrische Spannungsänderungen mit Temperaturänderungen: Wird an diese plötzlich ein elektrisches Feld angelegt, erhöht sich die Temperatur sprunghaft. Diese fällt umso größer aus, je größer die Änderung des elektrischen Felds ist. Der Grund sind polare Strukturen im Material, die mit dem elektrischen Feld in eine geordnete Ausrichtung gezwungen werden und dabei Energie abgeben. Umgekehrt nehmen sie Energie wieder auf, sobald das elektrische Feld abgeschaltet wird. Das Material kühlt dabei im gleichen Maß sprunghaft ab. Für den technischen Einsatz elektrokalorischer Materialien in Heiz- und Kühlsystemen müssen diese Prozesse hochfrequent wiederholt und so gesteuert werden, dass das Erwärmen und Erkalten in verschiedenen Umgebungen stattfindet. Erst dadurch entsteht eine Wärmepumpe mit nutzbaren, dauerhaft warmen und kalten Bereichen. Für eine hohe elektrokalorische Leistung sind mehrere Eigenschaften des Materials entscheidend, unter anderem:

• eine große Änderung der elektrischen Polarisation

• eine hohe dielektrische Festigkeit

• geringe thermische Verluste und

• eine gute mechanische Stabilität

Materialentwicklung: Maßgeschneiderte Lösungen für elektrokalorische Anwendungen

Die Forschenden am Fraunhofer IAP verbessern gezielt die Eigenschaften der elektrokalorischen Materialien und passen die daraus entwickelten Komponenten speziell für individuelle Anwendungen an. Im Fokus stehen dabei chemische und physikalische Modifikationen an PVDF-Terpolymeren sowie die Entwicklung von Komponenten, die aus mehreren Lagen dünner elektrokalorischer Polymerfolien bestehen und für möglichst hohe Temperaturänderungen optimiert sind.

Hochpräzise Dünnschichttechnologie: Der Schlüssel zur Effizienz

Elektroaktive Polymere stellen hohe Anforderungen an die Dünnschichtprozessierung sowie an den Aufbau von Mehrlagensystemen. Herausforderungen sind insbesondere die Homogenität der Polymerfolien und das Beibehalten hoher elektrischer Spannungsfestigkeiten sowie der gewünschten Funktionseigenschaften – hier der großen Temperaturänderungen. „Zuerst optimieren wir die Werkstoffe durch chemische Veränderungen, thermische oder strahlungsinduzierte Nachbehandlung oder das Hinzufügen von Füllstoffen. Danach entwickeln wir spezielle Fertigungsmethoden wie Rakel-, Beschichtungs- oder Druckprozesse und optimieren die Herstellungsparameter, um die dünnen Folien mit den gewünschten Eigenschaften herzustellen. Im letzten Schritt konzentrieren wir uns darauf, weitere Verfahren zu optimieren, beispielsweise das mechanische Verstrecken der Folien oder das Auftragen von Elektrodensystemen mit geeigneten thermischen Eigenschaften“, fasst Wegener die Entwicklungsphasen für die elektrokalorischen Polymerfolien zusammen.

Stapelprozesse: Mehrlagige Strukturen für effiziente Heiz- und Kühlanwendungen

Die entwickelten Einzelfolien lassen sich zu mehrlagigen Strukturen stapeln, den sogenannten Komponenten. Das Übereinanderschichten mehrerer Folien mit zwischenliegenden Elektroden erhöht die Menge an elektrokalorischem Polymer, welches mit dem elektrischen Feld interagiert, ohne dass dabei die benötigte Betriebsspannung steigt. Ein derartiger Aufbau sowie der Einsatz vieler solcher Komponenten liefert die geeignete thermische Masse, um die elektrokalorischen Polymere in Heiz- und Kühlsystemen effizient zu nutzen.

Die neu entwickelten elektrokalorischen Polymerfolien und Komponenten sind das Ergebnis des Fraunhofer-Leitprojekts Elektrokalorische Wärmepumpen (ElKaWe). In diesem Projekt arbeiteten Wissenschaftler von sechs Fraunhofer-Instituten zusammen, um polymerbasierte und keramische elektrokalorische Materialien sowie leistungsstarke Ansteuerungselektronik zu entwickeln.
