EBM-Papst liefert für das Extremely Large Telescope (ELT) 28 Fan Grid mit 168 Radi-Pac-EC-Ventilatoren. Sie werden in den RLT-Anlagen für die Lasersysteme eingesetzt.

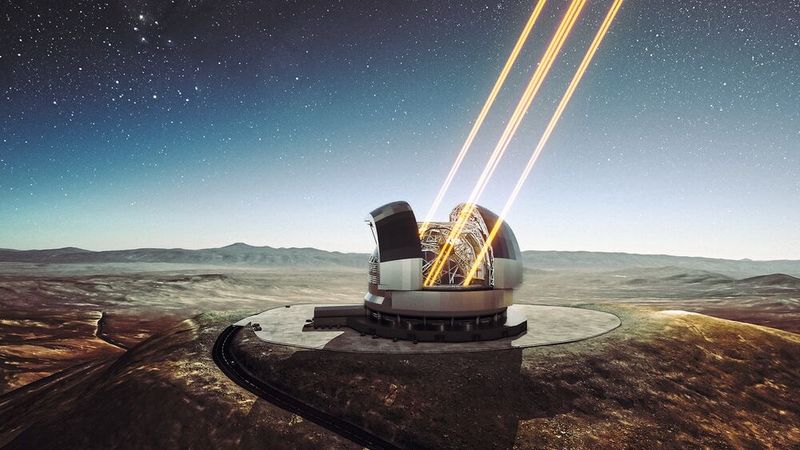

Künstlerische Darstellung des fertigen Teleskops: Bis zu acht sogenannter Leitstern-Lasersysteme werden dem ELT dabei helfen, mit seinem 39 Meter großen Hauptspiegel scharfe Aufnahmen des Weltalls zu machen. (Bild: ESO/L. Calçada) — Künstlerische Darstellung des fertigen Teleskops: Bis zu acht sogenannter Leitstern-Lasersysteme werden dem ELT dabei helfen, mit seinem 39 Meter großen Hauptspiegel scharfe Aufnahmen des Weltalls zu machen.
(Bild: ESO/L. Calçada)

Das Extremely Large Telescope (ELT) wird derzeit in der chilenischen Atacama-Wüste gebaut. Das Observatorium soll neue Erkenntnisse über Dunkle Materie, erdähnliche Planeten und außerirdisches Leben ermöglichen. Damit das ELT präzise Aufnahmen aus dem Weltall aufnehmen kann, setzt es bis zu acht sogenannte Leitstern-Lasersysteme ein. Diese Lasersysteme werden rund um die Uhr mit reiner, exakt temperierter Luft versorgt. Ocram Clima wurde mit der Konzeption dieser hochspezialisierten RLT-Geräte beauftragt und wandte sich auf der Suche nach einer zuverlässigen und effizienten Lösung an EBM-Papst Portugal.

Spitzentechnik auf einem Berggipfel in der Wüste

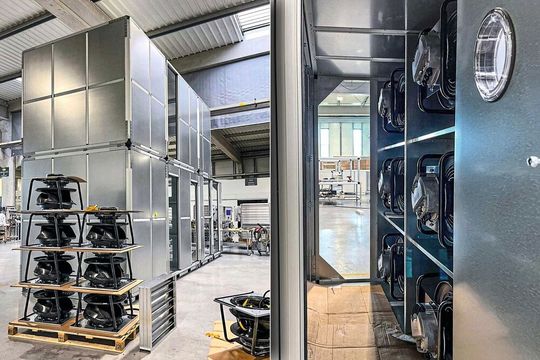

Insgesamt 28 Fan Grid werden in den von Ocram an das ELT gelieferten, hochspezialisierten RLT-Anlagen verbaut. Alle Radi Pac kommen standardmäßig mit Aktiv-PFC und automatischer Resonanzerkennung.(Bild: EBM-Papst) — Insgesamt 28 Fan Grid werden in den von Ocram an das ELT gelieferten, hochspezialisierten RLT-Anlagen verbaut. Alle Radi Pac kommen standardmäßig mit Aktiv-PFC und automatischer Resonanzerkennung.
(Bild: EBM-Papst)

Die Bedingungen des Orts Cerro Armazones sowie des Teleskops selbst stellen hochkomplexe Anforderungen an die Ventilatorlösung. Dazu gehört zum einen die Lage auf circa 3.000 Meter Höhe und in einem stark erdbebengefährdeten Gebiet, zum anderen der feine Wüstensand und -staub und die wechselnden Wetterbedingungen. Da das ELT selbst voller hochsensibler Technik steckt, dürfen die Anlagen zudem keinesfalls elektronische Interferenzen verursachen.

EBM-Papst entwickelte eine maßgeschneiderte Plug-and-Play-Lösung, die alle Komponenten integriert und den Installations- und Validierungsaufwand für Ocram verringert. Das Team bei EBM-Papst schlug den Einsatz von Fan Grid vor: Dabei werden in diesem Projekt jeweils sechs einzelne EC-Ventilatoren aufeinandergestapelt und montiert. Diese Redundanzen sorgen für eine erhöhte Betriebssicherheit, Effizienz und Lebensdauer der Anlagen.

Künstlerische Darstellung des ELT: Das Extremely Large Telescope wird auf dem Berg Cerro Armazones in der chilenischen Wüste errichtet. (Bild: ELT concept / ESO/L. Calçada / CC BY 4.0)

Technologie für die Zukunft

Verbaut wurden in allen Fan Grid effiziente Radi-Pac-EC-Radialventilatoren. Sie zeichnen sich durch einen sparsamen Motor und deutlich geringeren CO₂-Fußabdruck aus als die ursprünglich angedachten AC-Ventilatoren. Aufgrund der Anforderungen nahm das EBM-Papst-Team technische Veränderungen an den Ventilatoren vor. Zum Schutz vor möglicherweise entstehenden schädigenden Vibrationen verfügen die Radi Pac standardmäßig über eine automatische Resonanzerkennung. Der Grenzwert für zulässige Stromoberschwingungen liegt beim ELT bei maximal zehn Prozent. EBM-Papst gewährleistet dank Aktiv-PFC (Power Factor Correction – Leistungsfaktorkorrektur) sogar maximal fünf Prozent.

Im Mai 2024 wurden die ersten Einheiten nach Chile verschifft und vom Ocram-Team montiert. Nun finden vor Ort Messungen statt, um die Plug-and-Play-Lösung final zu validieren.
