Ventil Drosselrückschlagventil mit Ziffernanzeige für mehr Kontrolle

SMC Pneumatik erweitert mit der Serie AS-FS sein Angebot an Drosselrückschlagventilen. Die Serie mit Ziffernanzeige ermöglicht eine einfache Überprüfung der Zahlenwerte.

Anbieter zum Thema

Heinrichs & Co. KG

invenio AG

Heraeus AMLOY Technologies GmbH

Wortwahl - Agentur für Unternehmenskommunikation

Zudem können aufgrund einer reproduzierbaren Einstellung der Düsennadel und des Durchflusses Fehler reduziert werden. Ein Push-Lock-Verriegelungsmechanismus verringert den Inbetriebnahmeaufwand, so lässt sich das Ventil schnell verwenden.

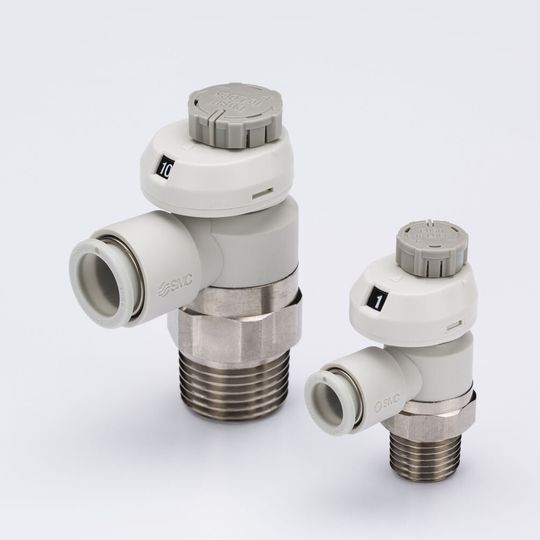

Die neuen Drosselrückschlagventile der Serie AS-FS von SMC Pneumatik verfügen über ein Anzeigefenster mit Ziffern. So lassen sich die Zahlenwerte einfach kontrollieren und Abweichungen im Betrieb feststellen. Für eine bessere Ablesbarkeit sind neben dem großen Sichtfeld zudem zwei verschiedene Ausrichtungen der Anzeige möglich.

Inbetriebnahme durch Verriegelungsmechanismus und vordefinierbare Nadelstellung

Der Push-Lock-Verriegelungsmechanismus ermöglicht eine schnelle Verriegelung des Drehknopfes, ohne zusätzliche Werkzeuge. SMC hat die Handhabung mit einem vergrößerten Drehknopf sowie einer 90˚-Markierungen verbessert und den Einstellaufwand damit reduziert. Ein fester Anschlag markiert die völlig geschlossene Position des Drehknopfs mit einem Durchfluss von 0. Anhand dieses Nullpunkts und der Anzahl von Drehungen des Drehknopfs können reproduzierbare Durchflüsse eingestellt werden. Die Antriebsgeschwindigkeit des angesteuerten Zylinders kann so fehlerfrei eingestellt und das Ventil durch die vordefinierbare Nadelstellung schnell in Betrieb genommen werden.

Die Serie AS-FS ist mit Dichtring (Gewindeart M5, 10-32 UNF) oder Dichtungsmaterial (Gewindeart R oder NPT) verfügbar. Zudem ist das Metallgehäuse chemisch vernickelt. Ein Schlauch lässt sich mit Druckring und interner Spannzange einfach anschließen und entfernen. Das Drosselrückschlagventil eignet sich im allgemeinen Maschinenbau und in der Industrie für alle Anwendungen, bei denen eine kontrollierte Einstellung der Antriebsgeschwindigkeit nötig ist. (lz)
