Berechnung Der einfache Weg zur NVH-Optimierung

Anbieter zum Thema

KISSsoft AG

GWJ Technology GmbH

MDESIGN group

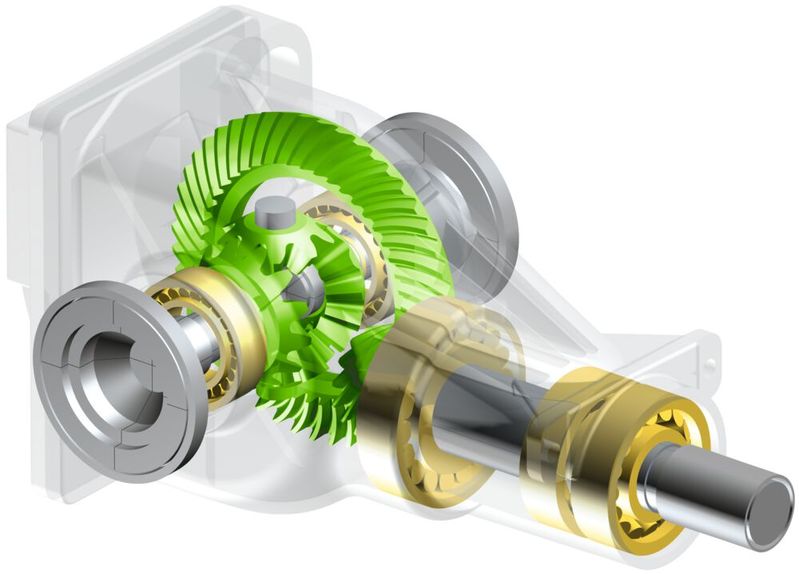

Mithilfe von Kisssoft, der GEMS-Auslegungssoftware und einer Mehrkörper-Simulationssoftware kann das NVH-Verhalten einer E-Achse mit einem Hypoid-Getriebe in der Auslegungsphase bewertet werden. Die Kombination der Werkzeuge ermöglicht es Getriebekonstrukteuren, die Auswirkungen von Montagefehlern und Verlagerungen unter Last auf die NVH-Eigenschaften schnell zu bewerten.

Bei Spiralkegelrad- und Hypoidgetrieben ermöglicht die Bogenverzahnung einen sanften und allmählichen Zahneingriff, wodurch die NVH-Eigenschaften (Noise, Vibration and Harshness) verbessert werden. Die NVH-Optimierung von Kegelradgetrieben für die hohen Standards, die heute verlangt werden, ist eine anspruchsvolle Aufgabe. Das Geräuschverhalten von Kegelrädern wird durch den Weichbearbeitungsprozess und nachgelagerte Prozesse sowie durch die Verlagerungen im Betrieb beeinflusst.

Bestmöglicher Kompromiss gesucht

Während eine erhebliche Verbesserung der NVH-Eigenschaften durch eine geschickte Wahl der Makrogeometrie der Verzahnung bereits in der Auslegungsphase erreicht werden kann, stellt diese Optimierung der Mikrogeometrie für den Getriebekonstrukteur eine große Herausforderung dar. Unter optimaler Verwendung von Softwaretools kann eine Auslegung, die den bestmöglichen Kompromiss zwischen ausreichender Tragfähigkeit und akzeptablem Geräuschpegel bietet, durch die Simulation der Schwingungsanregung und der Reaktion auf das Gesamtsystem erreicht werden. Im Folgenden zeigen wir, wie Kisssoft- und GEMS-Getriebeauslegungsprogramme in Kombination mit Recur Dyn von Function Bay verwendet werden können, um ein optimales Ergebnis zu erzielen.
