Durchflussmessung Clamp-On-Sensor: zwei Messverfahren in einem Gerät

Sonotec Ultraschallsensorik Halle bietet mit dem Sonoflow CO.56 einen Clamp-On-Sensor, der bei der Kontrolle der Flüssigkeitszufuhr in humanmedizinischen Anwendungen die Durchflussmessung und die Luftblasendetektion kombiniert.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

ipf electronic gmbh

microsonic GmbH

SONOTEC GmbH

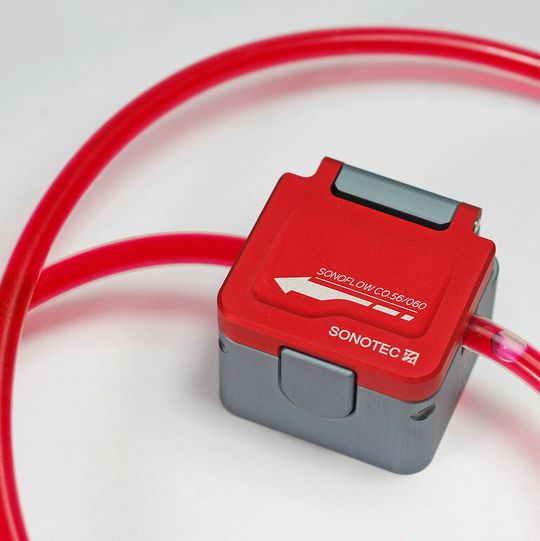

Der Sonoflow CO.56 erfasst Strömungsgeschwindigkeiten schalltransparenter Flüssigkeiten in Schläuchen schnell, bidirektional und berührungslos. Dies ist besonders für den hygienischen Einsatz in der Medizintechnik wichtig. Gleichzeitig erkennt der Sensor Luftblasen ab einer Größe von 1/3 des Schlauchinnendurchmessers. Laut Unternehmen wurden in der Praxis auch Blasen mit einem Volumen von unter 2 µl sicher detektiert. Damit ist der Sensor sowohl für die präzise Durchflussmessung, als auch für die Klassifizierung von Blasen geeignet.

Der Clamp-On-Sensor wurde streng nach medizintechnischen Grundsätzen entwickelt und erfüllt alle entsprechenden Anforderungen. Sonotec bietet den Sensor standardmäßig in drei medizintechnisch-typischen Größen und Messbereichen an: für Herz-Lungen-Maschinen, Katheter-Ablationen am Herzen und Infusionen. Die Handhabung des Clamp-On-Sensors ist einfach: Der flüssigkeitsdurchströmte Schlauch wird lediglich in das Gerät gelegt. Ein Koppelmedium ist nicht erforderlich. Der Einbau des Sensors ist lageunabhängig.

Dynamisch und zertifiziert

Der Sonoflow CO.56 passt sich dynamisch variierenden akustischen Bedingungen an und ermöglicht dadurch eine hohe Messwertstabilität gegenüber schwankenden Umgebungsbedingungen. Der Messzyklus liegt bei 400 µs, die Reaktionszeit typischerweise bei 2 ms. Somit erkennt der Sonoflow CO.56 Luftblasen in flüssigkeitsdurchströmten Schläuchen und Messkammern genauso zuverlässig wie die Clamp-On-Ultraschallsensoren der Sonocheck-Serien ABD05, ABD06 und ABD07. Er erlaubt damit sowohl die Flüssigkeitsüberwachung als auch die Nass-Trocken-Meldung.

Wie andere Produkte von Sonotec wurde auch der Sonoflow CO.56 gemäß der Medizingerätenorm EN 60601 3. Edition entwickelt. Sonotec selbst ist nach ISO 13485 zertifiziert. Damit ist die Einhaltung sämtlicher geltender Standards garantiert. (lz)
