Betriebsfestigkeitsberechnung Betriebsfestigkeitsberechnungen helfen bei der entwicklung der Windenergieanlage Multibrid M5000

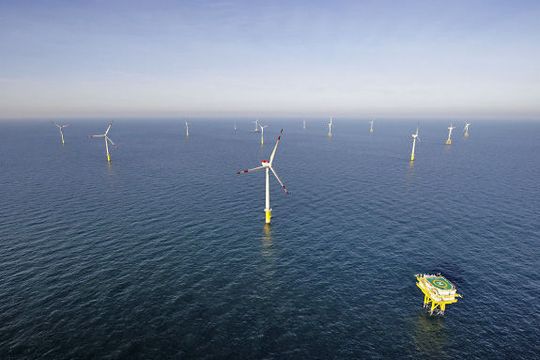

Mit der richtungweisenden Kompaktbauweise ist die Windenergieanlage Multibrid M5000 von AREVA Wind speziell auf die Bedingungen auf hoher See zugeschnitten. Ein besonderes Augenmerk wurde bei der Entwicklung der Anlage auf das Gewicht gerichtet. Mit einer Gondelmasse von 234 Tonnen ist sie das Leichtgewicht unter den Offshore-Anlagen, wobei Betriebsfestigkeitsberechnungen mit ANSYS nCode DesignLife einen wesentlichen Anteil an der Gewichtsreduktion haben.

Anbieter zum Thema

CADFEM Germany GmbH

Lenord, Bauer & Co. GmbH

ipf electronic gmbh

Im „Silicon Valley“ der Offshore-Windindustrie in Bremerhaven sitzt einer der führenden Windenergieanlagenhersteller der Offshore-Multimegawattklasse: AREVA Wind.

Hauptsächlicher Vorteil einer leichten und kompakten Bauweise sind deutlich vereinfachte Transport- und Hebeprozesse, die für eine schnelle Errichtung der Windenergieanlage auf See essentiell sind. Die komplett ausgestattete Gondel wird in einem Hub auf den Turmkopf gehoben. Darüber hinaus lässt sich mit einem geringeren Gondel- und Rotorgewicht die Gründungsstruktur wirtschaftlicher herstellen. Insbesondere die schweren Gussbauteile Rotornabe, Hohlwelle und Maschinenträger werden mit ANSYS nCode DesignLife optimiert.

Es lohnt sich also, das s Gewicht der Anlage zu reduzieren. Eine eigene Lastabteilung ist bei AREVA Wind daher ausschließlich damit beschäftigt, die vielfältigen Einwirkungen auf die Offshore-Windenergieanlage genau zu ermitteln. Die Finite-Elemente-Berechnungsgruppe optimiert die Bauteile und legt sie für eine Lebensdauer von 20 Jahren aus. Aufgrund der komplexen Einwirkungen aus Wind, Eigengewicht und Massenträgheitskräften, die zu Schwingspielzahlen von bis zu 109 führen, wird die Betriebsfestigkeit zum Schlüsselfaktor für die wirtschaftliche Auslegung der Anlagenkomponenten. Nicht umsonst spricht Erich Hau, Autor des Standardwerkes „Windkraftanlagen“, davon, dass Windkraftanlagen die perfekten „Materialermüdungsmaschinen“ sind. Ohne die rasante Entwicklung von leistungsfähiger Software, die mit der steigenden Rechnerleistung einhergeht, wäre eine Auslegung auf Betriebsfestigkeit schwer möglich.

Ebenfalls rasant erfolgte der Aufbau der Berechnungsgruppe bei AREVA Wind. In nur zwei Jahren wurde das nötige Know-how zur Berechnung dieser komplexen Bauteile erworben. Dank der leistungsfähigen Software und der kompetenten Hilfestellung durch den CADFEM-Support ist AREVA Wind gut aufgestellt, zum einen um das Tagesgeschäft zu bewerkstelligen und zum anderen um Neuentwicklungen sicher und kostengünstig durchzuführen. (Mehr Infos nach dem Umblättern)
