Fügetechnik Befestigungselemente zum Einsatz in extrem dünnen Blechen

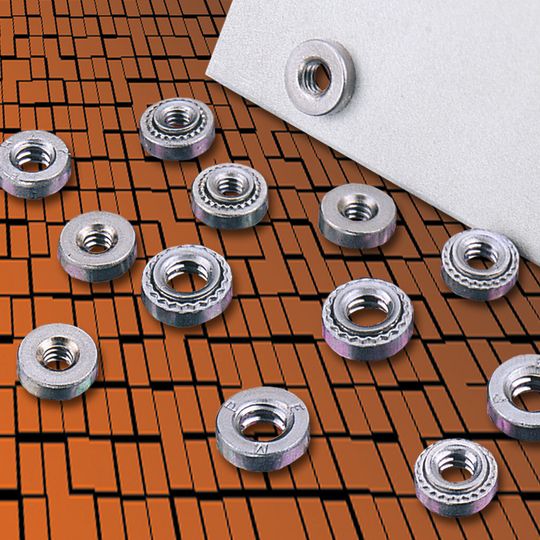

Einpressmuttern vom Typ SMPS von PEM sind geeignete Befestigungselemente für Einsätze mit extrem dünnem Metallblech, bei denen die Bauraum-Vorgaben eng sind und der Platz für zu befestigende Bauteile knapp ist. Die Elemente lassen sich dauerhaft in Stahl- oder Aluminiumblech mit einer Mindestdicke von nur 0,64 mm/0,025" befestigen.

Anbieter zum Thema

FAULHABER Antriebssysteme

GGB Heilbronn GmbH

MESYS AG

PennEngineering Motion Technologies

Der Mindestabstand zwischen Blechkante und der Mitte der Lochaufnahme im Blech beträgt 3,7 mm / 0,145", womit eine Montage nahe der Blechkanten möglich ist. Dank ihres kleinen Durchmessers (5,6 mm / 0,220") und ihrer geringen Höhe (1,4 mm / 0,065") erfordern die Einpressmuttern wenig Bauraum.

Die Einpressmuttern haben hoch belastbare Gewinde zur Aufnahme einer passenden Schraube und machen zusätzliche Befestigungselemente überflüssig. Eine im Schaftbereich integrierte Rändelung verhindert das Verdrehen des Befestigungselementes nach der Installation. Im praktischen Einsatz werden sich diese Muttern weder lockern, noch herausfallen oder die Funktion des Endprodukts anderweitig beeinträchtigen. PEM-Einpressmuttern SMPS bestehen aus rostfreiem Stahl der Serie 300, was dem Bauteil ein hohes Maß an Korrosionsfestigkeit verleiht. Sie sind mit metrischen Gewindegrößen von M 2,5 bis M 3,5 sowie zölligen Gewindegrößen von 2" bis 56" und 6" bis 32" erhältlich.

Wenn Gewindeteile vor einer Beschichtung oder Lackierung des kompletten Bauteils zu installieren sind, besteht die Option zum Aufbringen der Gewindeabdeckung Blu Coat. (bm)
