Muting ermöglicht sichere automatisierte Materialtransporte in Gefahrenbereiche hinein und heraus. ASi-5 Safety und ein neues Muting Modul von Bihl+Wiedemann erschließen dieser Sicherheitsfunktion neue Performance- und Kostenvorteile.

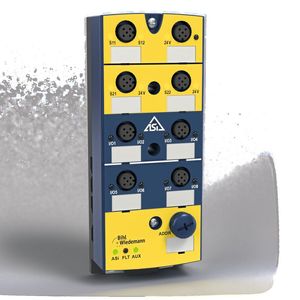

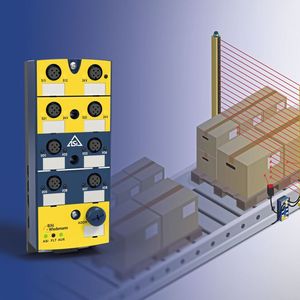

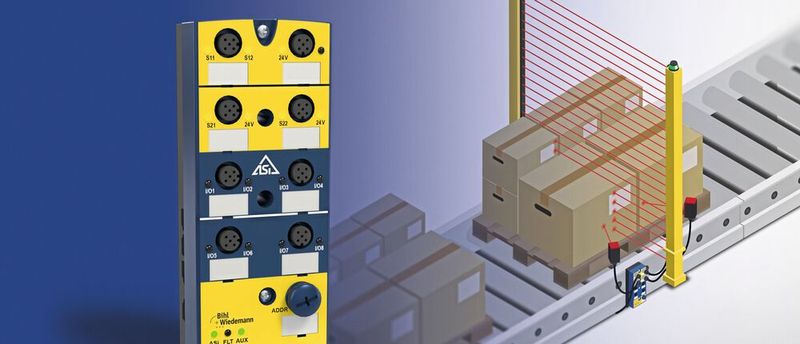

Material ja, Personen nein – um diese Unterscheidung geht es beim Muting. Mit dem neuen ASi-5 Safety Muting Modul BWU4411 von Bihl+Wiedemann lassen sich Mutingapplikationen und damit Maschinensicherheit bis SIL3 und PLe realisieren. Es ist – über das gelbe ASi Profilkabel angeschlossen – der einzige, zentrale Sammelpunkt für alle Mutingkomponenten und deren E/A-Signale.

Das Modul benötigt im Sicherheitsnetzwerk nur eine einzige ASi-5 Adresse – was den Hardware- und Adressieraufwand erheblich reduziert. Es bietet einen integrierten Stromversorgungsanschluss für eine berührungslos wirkende Schutzeinrichtung und lässt sich über die Sicherheitssoftware Asimon360 von Bihl+Wiedemann einfach konfigurieren. Im Betrieb liefert das BWU4411 wichtige Diagnosedaten und bietet über die ASi-5/ASi-3 Feldbus-Gateways des Unternehmens bei Bedarf Konnektivität bis in das IIoT. Und Einkäufer freuen sich, denn die Kosten für das ASi-5 Safety Muting Modul betragen lediglich ein Drittel vergleichbarer Lösungen im Markt.

Bildergalerie

Muting – der Begriff bezeichnet die gesteuerte Unterdrückung der Schutzfunktion einer berührungslos wirkenden Schutzeinrichtung, zum Beispiel eines Sicherheitslichtgitters oder eines Lichtvorhangs – kommt in einer Vielzahl intralogistischer Aufgabenstellungen zum Einsatz. Die Funktion ermöglicht es, einen automatisierten Materialtransport in Maschinen durchzuführen, die sich innerhalb eines Sicherheitszauns oder einer anderen, mechanisch trennenden Schutzeinrichtung befinden.

Muting wird insbesondere in hochgradig automatisierten Maschinen und Anlagen eingesetzt – etwa bei Roboterzellen im Automobilbau, Dreh- und Hubtischstationen in der stationären Fördertechnik, Querverteilwagen in der Vorzone eines Hochregallagers, Umreifungs- und Folienwickelmaschinen oder Mehrseitenetikettierern für Paletten. Trotz aller Automatisierung können sich nämlich auch in solchen eigentlich nicht zugänglichen Bereichen Personen aufhalten und damit Gefahren durch Maschinenbewegungen ausgesetzt sein – Bediener, Servicetechniker, Instandhalter, aber auch Unbefugte. Daher ist an den 'offenen' Zugangsmöglichkeiten zu den Gefahrenbereichen – den Stellen ohne Schutzzaun – eine sichere Unterscheidung zwischen Mensch und Material zwingend notwendig.

Durchdringungstechnik optimiert die Installation

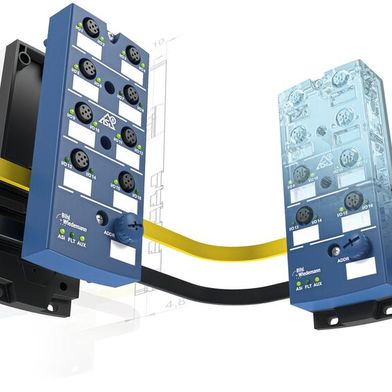

Diese prozesstechnische Herausforderung ist nicht neu – dennoch mangelt es vielen Mutinglösungen an technischer und wirtschaftlicher Effizienz. Alternativlösungen zu ASi Safety müssen meist über teure, vorkonfektionierte Ethernetkabel aufwendig verdrahtet werden. Die Umsetzung von Bihl+Wiedemann punktet hier nicht nur durch die Modulkosten, sondern auch durch die bei AS-Interface verwendete Durchdringungstechnik: Sie minimiert Kosten und Fehler bei der Installation. Ebenso überzeugt die einfache, intuitive Konfiguration über die Sicherheitssoftware Asimon360 – eine Option, über die längst nicht jede Mutinglösung verfügt.

Für eine IIoT-gerechte Integration ist zudem wenig hilfreich, wenn bei ethernetbasierten Lösungen für mehrere Mutingbereiche in einer einzigen Applikation aufgrund zahlreicher Komponenten viele IP-Adressen benötigt werden oder kein direkter Datentransfer zu IT-Systemen möglich ist – was hingegen alle ASi-5/ASi-3 Feldbus-Gateways von Bihl+Wiedemann unterstützen. Zudem sind bisherige Mutinglösungen durch ihren Umfang oder technischen Aufbau häufig echte Kostenfaktoren. Muting wird zwar schon lange auf unterschiedliche Weise umgesetzt, aber erst ASi-5 Safety macht Muting smart und kostengünstig.

Ein- und zweikanalig sichere Mutingsignale

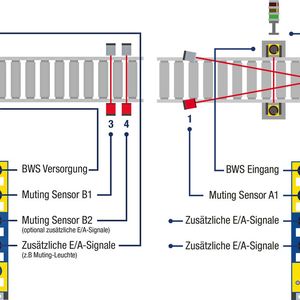

Bihl+Wiedemann hat in den vergangenen Monaten das Portfolio seiner Lösungen für ASi-5 Safety konsequent ausgebaut, u. a. mit zertifizierten und auf unterschiedliche Anforderungen ausgelegten Eingangsmodulen. In diesem Zusammenhang wurde das ASi-5 Safety Muting Modul BWU4411 in Schutzart IP67 entwickelt – mit einkanalig und zweikanalig sicheren Mutingsignalen sowie je nach Konfiguration bis zu acht Standardein- oder -ausgängen. Es unterstützt alle industrieüblichen Mutingarten: das Kreuz-Muting, bei dem die beiden Mutingsensoren gleichzeitig ansprechen müssen, um den Mutingzyklus auszulösen, genauso wie die verschiedenen Ausprägungen des vierstrahligen sequenziellen Mutings. Hierbei sind mehrere Sensoren hintereinander geschaltet und müssen in einer bestimmten Reihenfolge ansprechen, um das Muting zu aktivieren.

gesponsert Sichere Kleinsteuerung

Wächst mit ihren Aufgaben

Parallel sammelt das BWU4411 die Signale aller angeschlossenen Standardsensoren ein und bindet Komponenten wie Resettaster oder Mutingleuchten in die Applikation ein. Die Mutingfunktion lässt sich in der Sicherheitssoftware ASIMON360 von Bihl+Wiedemann automatisch anlegen; alternativ können die Signale über ein sicheres Feldbusprotokoll wie Profisafe an eine Sicherheitssteuerung übertragen und dort für die Überbrückung genutzt werden. Mit ASi-5 Safety lässt sich Muting effizient in einer einzigen Hardware umsetzen – zumal AS-Interface als Verdrahtungstechnologie den Anschluss der Komponenten in Durchdringungstechnik einfach, sicher und wirtschaftlich gestaltet. Das Modul ist zudem über 60 Prozent günstiger als vergleichbare ethernetbasierte Lösungen anderer Anbieter.

Lösungen mit AS-Interface und ASi Safety – ASi-5 und ASi-5 Safety eingeschlossen – stehen für Wirtschaftlichkeit, Einfachheit und Flexibilität. Da für viele gängige Feldbusse passende Gateways zur Verfügung stehen, kann eine Lösung, einmal angelegt, einfach und kosteneffizient anderen Anforderungen angepasst werden, etwa an eine im Projekt geforderte andere Steuerung. Dazu muss lediglich das Gateway ausgetauscht werden.

Für jede Applikation eine ideale Lösung

Mehrere gleiche Mutingapplikationen in einer Anlage können bei AS-Interface per Copy und Paste übertragen werden, und unter einer einzigen IP-Adresse konfiguriert, von der Steuerung angesprochen und im Problemfall analysiert werden. Sollte ein Modul defekt sein, wird die Konfiguration automatisch auf ein Ersatzmodul übertragen, was Stillstandszeiten minimiert. Auf derselben ASi Leitung lassen sich weitere Safety-Geräte oder komplexe Standardmodule wie IO-Link Master integrieren. So bietet AS-Interface für jede Applikation eine ideale Lösung.

Mit dem Muting Modul BWU4411 von Bihl+Wiedemann können Mutingapplikationen technisch und vor allem wirtschaftlich deutlich effizienter umgesetzt werden. Zusammen mit den vorhandenen E/A-, IO-Link-, Motor- und Zählermodulen, den neuen ASi-5 Safety Eingangsmodulen und den ASi-5/ASi-3 Gateways mit OPC-UA-Server bietet das Mannheimer Unternehmen auch für die stationäre Materialfluss- und Fördertechnik zukunftssichere Lösungen aus einer Hand
