Anschlusstechnik Wer von modularen Bauweisen profitiert

Autor / Redakteur: Dipl.-Ing. Jakob Dück / Dipl.-Ing. (FH) Sandra Häuslein

Modularisierung im Maschinenbau führt zum Erfolg. Experten von Harting erklären, warum das so ist, und welche zentrale Rolle Schnittstellen bei modularen Produkten spielen.

Firmen zum Thema

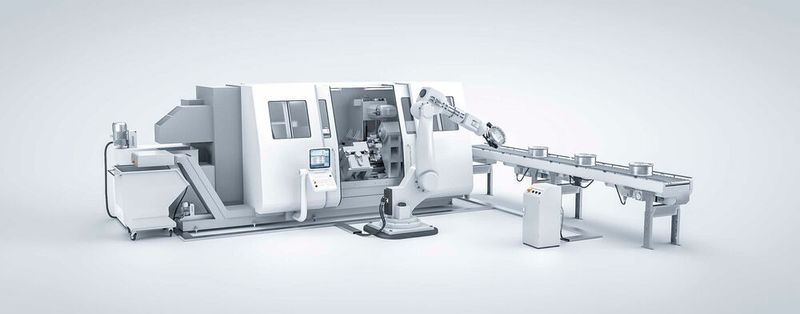

Modularität spielt im Maschinenbau eine bedeutende Rolle. Im Bild: Eine Werkzeugmaschine mit Key- und Add-On-Modulen als Teil einer Produktionslinie.
Modularität spielt im Maschinenbau eine bedeutende Rolle. Im Bild: Eine Werkzeugmaschine mit Key- und Add-On-Modulen als Teil einer Produktionslinie.
(Bild: Harting)

Lego-Bausteine basieren auf einem modularen Bauprinzip: Aus wenigen Grundbausteinen und definierten Verbindungselementen lassen sich zahllose Objekte erzeugen. Dieses Prinzip hat sich auch in der Industrie etabliert: Ein typisches Beispiel ist die Plattform-Strategie der Autoindustrie, nach der nicht nur Motoren, Getriebe und Fahrachsen, sondern ganze Chassis als skalierbare Module für Autos unterschiedlicher Modelle, Typen und sogar Marken Verwendung finden. Auch in der industriellen Steuerungs- und Antriebstechnik können Systeme wie SPS, IPC, HMI und Antriebskomponenten aus einzelnen „Scheiben“ oder mehreren Remote-I/O-Blöcken maßgeschneidert für die jeweils zu automatisierende Maschine oder Anlage angepasst und ohne großen Aufwand erweitert oder abgeändert werden.

Oft ist die Modularisierung komplexer, industriell gefertigter Produkten sowohl technisch als auch wirtschaftlich nur deshalb erfolgreich, weil die jeweiligen Produkte tausend- (Industriesteuerungen) oder gar millionenfach (Automobil) gebaut werden. Doch ist das Prinzip einer modularen Bauweise auch dann erfolgreich, wenn ein paar Hundert Maschinen eines Typs pro Jahr gebaut werden? Die Antwort muss ja lauten, denn es gibt im Maschinenbau in Zeiten von Industrie 4.0 keine Alternative zur Modularisierung.

Warum der Markt Modularisierung fordert

Nachfolgend eine Reihe typischer Anforderungen auf dem Markt, die dies bestätigen:

  • 1. Gefordert wird eine hohe Variabilität der Produktionssysteme, die es ermöglicht, eine größere Bandbreite von Produkten auch in kleinen bis mittleren Stückzahlen zu fertigen (Stichworte „industrielle Fertigung von individuellen Produkten“, „Industrie 4.0“). Dazu müssen die Anlagen skalierbar sein und Optionen für die nachträgliche Erweiterung hinsichtlich Kapazität und Ausbringung bieten. Stand früher die Netto-Produktivität im Vordergrund, achten Maschinenbaukunden heute verstärkt auf Variabilität und Erweiterbarkeit.
  • 2. Der Wettbewerb im Maschinenbau zwingt die OEM von Produktionssystemen, ihre Business-Modelle zu erweitern. Im B2B-Markt reicht es nicht mehr, gute Produkte zu entwickeln, diese an die Betreiber zu verkaufen und dann auf Service- und Wartungsaufträge zu warten. Früher oft angewandte TCO-Modelle zur Wirtschaftlichkeit von Investitionen werden immer häufiger durch LCC-Modelle (LCC = Life Cycle Costs / Lebenszykluskosten) erweitert. Damit lassen sich neue Businesskonzepte inklusive Wartungs-, Service, Retrofit-Leistungen (z.B. „Predictive Maintenance“) sehr transparent anbieten. Für die OEM ist es auch wirtschaftlich sinnvoll, sich nutzen- und service-orientierten Modellen zuzuwenden. Lag im Jahr 2018 die durchschnittliche Marge beim Neumaschinengeschäft bei 5,4 %, war diese Marge mit über 40 % im Service-Geschäft um ein Vielfaches höher. (Branchenbericht „Maschinenbau in Deutschland“, Commerzbank). Zudem ist die Nachfrage nach Service bei weitem nicht so zyklusabhängig wie die nach Maschinen.
  • 3. Gerade bei hochpreisigen Investitionsgütern ist es für den Anwender oft wesentlich wirtschaftlicher, bestehende Maschinen zu erweitern oder einzelne Aggregate oder Subsysteme zu erneuern, als in eine komplette Neuanschaffung zu investieren.
  • 4. In einigen Abnehmerbranchen des Maschinenbaus hat sich die Erwartung verbreitet, dass Maschinen-Module und Sub-Systeme unterschiedlicher Anbieter sich ohne zusätzlichen Aufwand in eine zusammenhängende Produktionslinie verbinden lassen – ohne dass daraus technische oder wirtschaftliche Nachteile entstehen.
  • 5. Alle diese Anforderungen lassen sich sowohl technisch als auch betriebswirtschaftlich sehr effizient nur dann „unter einen Hut“ bringen, wenn die Produktionssysteme konsequent modularisiert und vernetzt als „smarte“ Systeme in unterschiedlichen Ausbaustufen angeboten werden. ID-Consulting, München, hat vor kurzem in ihrer Studie „Modularisierungsstudie 2018/2019 durch Zahlen belegt, dass Modularisierung im Maschinenbau eine überdurchschnittlich erfolgreiche Strategie ist.

Wann modulare Ansätze Sinn machen

Aus den Erfahrungen mit Harting-Kunden sollten OEM bei der Entscheidungsfindung im Für und Wider des modularen Ansatzes folgende generelle Fragen erst positiv beantworten:

  • Die gesamten geschätzten Aufwände für eine neue durchgängig modulare Produktgruppe oder -familie werden maximal so hoch sein, dass sie im für die Branche üblichen Zeitrahmen und unter Annahme der Worstcase-Marktentwicklung plausibel eingespielt werden.
  • Die technischen Herausforderungen der angedachten Aufteilung der Maschine oder Anlage auf einzelne Module mit Übergängen und Schnittstellen sollten von allen beteiligten Fraktionen (Mechanik, Elektrik, Sicherheitstechnik) als generell machbar bewertet werden.
  • Alle am künftigen Leistungserbringungsprozess beteiligten betrieblichen Funktionen – Entwicklung & Konstruktion, Projektierung & Vertrieb, Fertigung & Montage, Dokumentation, Service & After-Sales Dienste, Supply Chain & Marketing-Kommunikation sollten bereit sein ihre Arbeitsweise an dem modularen Konzept der Maschinen auszurichten und diese sowohl innerbetrieblich, als auch beim Kunden zu „leben“.

Wie weit sollte man eine Maschine oder Anlage in Module aufteilen und welche generelle Vorgehensweise ist zu empfehlen?

Die eigentliche Genialität bei den Lego-Bausteinen liegt nicht in den Bausteinen selbst, sondern in den Verbindungen zwischen ihnen. Diese bestimmen die mögliche Granularität der Aufteilung, sind aber auch der einschränkende Faktor für die Verbindung von Bauteilen. Vergleichbar verhält sich es bei den Schnittstellen einzelner Module einer Maschine oder Anlage: Die Interfaces gewährleisten das stimmige „Zusammenfügen“. Sie gewährleisten zugleich das einwandfreie zweckmäßige Funktionieren eines Produktionssystems, einer einzelnen kompakten Maschine ebenso wie einer ganzen Produktionslinie.

Wie man die die Bausteine eines „Gesamtsystems“ voneinander abgrenzt

Harting empfiehlt für die Festlegung der Grenzen zwischen den elektrischen und elektromechanischen Power-, Signal-, Daten- und Kommunikation-Interfaces folgendes Vorgehen:

  • Zuerst sollte das Ausgangs-System nach Funktionen geordnet betrachtet werden: Key-Funktionen, die die Kernkompetenz des OEM widerspiegeln; Grundfunktionen (z.B. Träger – oder Transportsysteme), die sich über das gesamte System erstrecken, und Add-On- oder Hilfs-Funktionen, die eher dem allgemeinen Stand der Technik entsprechen und für den OEM zweitrangig sind. Ein gewisses Over-Engineering bei den Maschinen-Modulen, in denen sich die eigenen Kernkompetenzen bündeln, ist immer von Vorteil und daher auch empfehlenswert.
  • Danach sollten die Funktionen in Module zusammengefasst werden – aber nur so granular wie nötig; hier sollten möglichst alle Aspekte der möglichen Optimierungseffekte und der notwendigen Ausrüstungsvarianz – sowohl auf Hersteller- als auch auf Anwender-Seite – Berücksichtigung finden. Auch gilt es, möglichst viele Stufen der Leistungserbringung entlang des Maschinenlebenszyklus und/oder länderspezifische Besonderheiten der Kundenanforderungen einzubeziehen.
  • Danach sollten für alle nicht weiter „teilbaren“ Elemente der Maschine – Sensoren, Aktoren, HMI, Antriebe etc. –, die elektrische / elektronische Leistungs-, Signal- oder Daten-Anbindung benötigen, …
    1. die funktionelle Relevanz für das jeweilige neu definierte Maschinenmodul beurteilt und diese am besten graphisch dargestellt werden,
    2. im Sinne der „typischen“ Automatisierungspyramide einem entsprechenden Layer zugeordnet werden;
    3. alle erforderlichen Interfaces für die Anbindung von Einzelelementen den jeweiligen Maschinenmodulen zugeordnet aufgelistet werden.

Ergebnis ist eine Matrix-Sicht mit allen angedachten Modulen des künftigen Systems. Sichtbar wird auch die hierarchische Anordnung der Elemente mit zugehörigen Schnittstellen inkl. Relevanz für eines oder mehrere Maschinen-Module.

Jetzt unser E-Paper kostenlos lesen

In Zeiten von Homeoffice und Coronakrise erreichen unsere Hefte nicht mehr jeden Leser. Damit Sie dennoch alle wichtigen Informationen zur Verfügung haben, bieten wir unsere E-Paper kostenlos zum Lesen an!

Zum Heftarchiv

Der Vorteil eines solchen Vorgehens ist, dass eine Grundlage für die Bewertung der Machbarkeit, der technischen Risiken und der erforderlichen Auslegung von Schnittstellen erhält. Darüber hinaus schafft man für sich selbst Transparenz durch Gewichtung der Bedeutung der Module für das künftige System. Aus der Aufstellung können alle beteiligten Fraktionen sowie weitere Festlegungen und Schritte für die Entwicklung der Module und Prozesse abgeleitet werden.

Die Matrixbetrachtung hilft auch bei der Entscheidung, wie weit die Steuerung einer modularen Maschine oder Anlage zentral oder dezentral ausgelegt werden sollte. Hartings Beobachtungen zeigen, dass:

  • 1. Systeme mit hoher Variabilität der Ausrüstungen in den Key-Funktionen bei großer räumlicher Ausdehnung eher konsequent mit dezentralen I/O-Systemen ausgestattet werden;
  • 2. bei kleineren hoch-variablen Systemen kombinierte Strukturen gewählt werden: Bei diesen Anlagen ist die Steuerung der Key- und Grund-Funktionen zentral angelegt. Zusatz-Funktionen werden je nach Komplexität entweder zentral (einfache Funktionen), oder dezentral (mit komplexen Schnittstellen) gesteuert;
  • 3. bei kleineren Systemen und/oder einfachen Systemen mit geringer Variabilität eine rein zentrale Steuerung technisch einfacher und wirtschaftlich sinnvoller ist.

Bei der Entscheidung für eine Struktur ist zu beachten, dass bei zentralen Systemen zwar in der Regel geringere Kosten für Komponenten bzw. Materialien anfallen. Dafür erhöht sich allerdings der Kosten- und Ressourcen-Aufwand sowohl für die Fertigung als auch für den Aufbau beim Endkunden. Erweiterungen und Nachrüstungen können zudem zeit- und kostenintensiver werden, das gleiche gilt für Service und Instandhaltung.

Physikalische Ebene von logischen Ebenen trennen

Positiv aus OEM und Endanwendersicht ist, dass alle modernen Steuerungs-, Antriebs- und HMI-Systeme es ermöglichen, die physikalische Ebene vollständig von den logischen Ebenen zu trennen. Das gilt sowohl für besonders schnelle und präzise Abläufe als auch für hochsensible sicherheitsrelevante oder auch verkettete Systeme. Die (fast) absolute Freiheit durch Modularisierung der Produktionssysteme wird entscheidend durch die Schnittstellen geprägt. Dazu hält die Technologiegruppe Harting Lösungen und Produkte für alle Arten von Power-, Signal- oder Daten-Schnittstellen bereit, die…

  • immer auf die benötigten Anforderungen (elektrische, EMV-Eigenschaften) der Übertragungsstrecke kostenoptimiert auslegbar sind,
  • sowohl in den technischen Parametern als auch hinsichtlich Größe und Anzahl an jedem Maschinen-Modul stufenweise skalierbar sind und
  • unterschiedliche Anforderungen hinsichtlich Kontaktierung, Montage- und Schutzart sowie Material erfüllen und alternative Übertragungsmedien wie Lichtwellenleiter und Druckluft integrieren können.

Maschinenbauer und Anwender profitieren gleichermaßen von Modularität

Eine konsequente Modularisierung auf Grundlage der gezielten Optimierung aller Kosten und Leistungserbringungs-Prozesse im gesamten Lebenszyklus (LCC-Modell) ermöglicht den OEMs die Fertigung von Maschinen nach Baukastenprinzip – mit erheblich geringerem Kosten- und Zeitaufwand. Zugleich erhöht die Strategie den Spielraum für kundenspezifische Konfigurationen. Auch die Anwender profitieren von der Modularisierung, denn sie erhalten eine kosten- und anforderungsoptimierte und zugleich transparent ausgelegte Maschine.

In Hartings Smart Factory „HAII4YOU“ Pilot- und Demonstrationsanlage vereint das Unternehmen das gesamte durchgängige Produkt- und IT-Know-how der Technologiegruppe.
In Hartings Smart Factory „HAII4YOU“ Pilot- und Demonstrationsanlage vereint das Unternehmen das gesamte durchgängige Produkt- und IT-Know-how der Technologiegruppe.
(Bild: Harting)

Harting stellt Lösungen für alle Interfaces bereit, die in der modernen Steuerungs-, Antriebs-, HMI- und Kommunikationstechnik für Produktionssysteme notwendig sind, um die Modularisierung ohne funktionelle Einschränkungen durchzuführen. Das demonstriert die Technologiegruppe seit Jahren sowohl in den Anlagen der eigenen Maschinenbau-Tochter Harting Applied Technologies, als auch in der Hartings Smart Factory „HAII4YOU“ Pilot- und Demonstrationsanlage, die solch neuartige Applikationsfelder behandelt, wie digitaler Zwilling und KI-Intelligenz mit z.B. grundlegenden parametrierbaren Analysefunktionen, Visualisierung ausgewählter Maschinenparameter und sicherer Zugang von außen auf die Maschine.

Auf virtuellen Wegen gegen die Corona-Krise

Angesichts der jüngsten Entwicklungen rund um das Coronavirus werden reihenweise Veranstaltungen abgesagt oder verschoben. Digitalen Plattformen, die diese Entwicklung kompensieren können, kann die Zukunft gehören. Die Vogel Communications Group präsentiert mit „Industrial Generation Network“ eine Lösung für Professionals in der Industrie. Die Plattform ermöglicht als digitale Ergänzung eine umfassende Vernetzung: Digitale Begegnung und Kontaktanbahnung sowie Produktpräsentation und thematischer Austausch stehen im Zentrum. Tools wie Terminvereinbarung und Videokonferenzen ermöglichen es Professionals, sich zu vernetzen, Termine zu vereinbaren und nah an der jeweiligen Branche zu recherchieren. Damit ersetzt die Plattform die aktuell stark eingeschränkte Face-to-Face-Kommunikation vor allem auf Messen.

Wie kann die Plattform mir helfen?

* Jakob Dück ist Global Industrie Segment Manager bei der Harting Technologiegruppe
