Positionsanzeige- Verpackungsanlagen in Position gebracht mit IO-Link

| Autor / Redakteur: Michaela Wassenberg / Jan Vollmuth

Bei der Anpassung von Schlauchbeutel- und Kartoniermaschinen an wechselnde Verpackungsformate setzt der Hersteller Rovema auf eine elektronische Positionsanzeige.

Firmen zum Thema

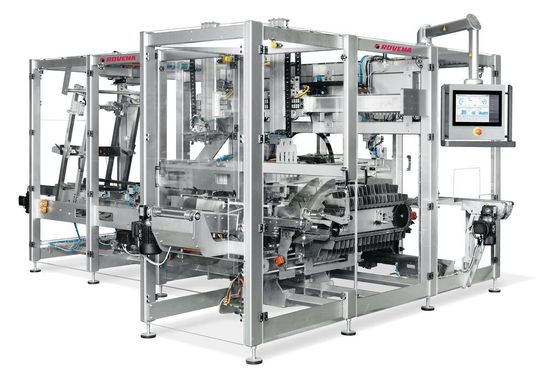

Die ETIL-Endverpackungsmaschine für Trays mit Deckel ermöglicht einen besonders präzisen und produktschonenden Verpackungsprozess. Optional können elektronische Siko-Positionsanzeigen zur überwachten Formatverstellung integriert werden.
Die ETIL-Endverpackungsmaschine für Trays mit Deckel ermöglicht einen besonders präzisen und produktschonenden Verpackungsprozess. Optional können elektronische Siko-Positionsanzeigen zur überwachten Formatverstellung integriert werden.
(Bild: ROVEMA GmbH )

Da muss alles passen: Pulverförmige Milchnahrung für Babys ist ein sensibles Produkt, das schonend und sicher in entsprechende Folienbeutel und Umverpackungen abgefüllt werden muss. Die Verpackungslogistik dahinter muss bis ins Kleinste durchdacht sein. Rovema, einer der führenden Hersteller von Verpackungsanlagen u. a. im Food-Bereich, bietet für derlei Verpackungsprozesse umfassende Turn-Key-Systeme an.

Flexibilität durch reibungslose Formatverstellung

Bei komplexen Anlagensystemen spielt die Flexibilität eine große Rolle, trotz spezifischer Produktcharakteristika verschiedenste Varianten von Produkten, Schlauchbeutel- und Kartongrößen produzieren zu können. Es kommt also auf eine reibungslose Formatverstellung bei verschiedenen Verpackungsgrößen an, um möglichst effizient und prozesssicher zu produzieren. Rovema setzt hier sowohl bei den Kartoniermaschinen als auch bei den Schlauchbeutelmaschinen auf die elektronische Positionsanzeigen AP10 mit IO-Link-Schnittstelle von Siko zur überwachten und sicheren Formatverstellung.

Bildergalerie

Bildergalerie mit 5 Bildern

Innerhalb einer Turn-Key-Anlage, wie Rovema sie für die Verpackung von Infant Formula (Kindernährmitteln) konzipiert hat, können bis zu 40 Verstellpunkte nötig sein, um alle Funktionen auf eine Produktvariante anzupassen. Dabei erwiesen sich mechanischen Positionsanzeigen als sehr anfällig für Fehler und Ungenauigkeiten.

Einfach zu integrieren und zu vernetzen

Auf der Suche nach einer Alternative nahm Remova diverse elektronische Positionsanzeigen unter die Lupe. Die Wahl fiel schließlich auf die AP10 von Siko mit IO-Link-Schnittstelle, da dieses Gerät im Vergleich mit anderen keinen Controller benötigt. So lassen sich die Kosten für den Controller sparen und die Positionsanzeigen als IO-Link-Devices viel einfacher in die Maschinensteuerung integrieren.

Buchtipp

Das Buch Industriesensorik beschreibt die Entwicklung und die praktische Anwendung der wichtigsten Sensoren. Durch anwendungsbezogene Fehleranalysen von Messsystemen, Sensoren und Sensorsystemen, jeweils ergänzt durch viele detaillierte, vollständig durchgerechnete Anwendungsbeispiele, eignet sich das Buch nicht nur für Studenten, sondern auch für Ingenieure und Techniker verschiedener Fachrichtungen.

„IO-Link ist ein Kommunikationsstandard, der sich im Automatisierungsbereich immer stärker durchsetzt und bei uns bereits als Schnittstelle für Sensorik, aber auch Aktorik verstärkt eingesetzt wird. Daher war es naheliegend, dies auch für die Formatverstellung anzudenken und bei Siko anzufragen. Uns verbindet bereits eine langjährige konstruktive Zusammenarbeit im Bereich der mechanischen Positionsanzeigen“, sagt Ingo Hamel, Head of Innovation R&D bei Rovema.

Vom Pulver zum Umkarton

Infant Formula wird in Pulverform in Packungsgrößen von 200 bis 800 Gramm verpackt. Zunächst wird das Pulver parallel in zwei Schlauchbeutelmaschinen in entsprechende Beutel gefüllt und auf zwei Bahnen dann einer horizontalen Kartoniermaschine zugeführt. Hier werden ein oder zwei Beutel in einer Faltschachtel platziert und mit einem Dosierlöffel versehen, bevor die Schachtel verschlossen wird. Im Anschluss gelangen die ladenfertigen Schachteln in die Endverpackungsmaschine und werden in einen Transportkarton verpackt. Die letzte Station ist schließlich die kundenseitige Palettieranlage.

Entsprechend der jeweiligen Verpackungsgrößen müssen stets alle 40 Verstellpunkte entlang der Anlage auf die neuen Maße angepasst werden. Die meisten Verstellpunkte liegen hierbei im Bereich Kartonierer und Endverpackung, weniger bei der Schlauchbeutelmaschine.

Seminartipp

Das Seminar „Sicherer Umbau von Maschinen und Anlagen“ hilft bei der praxisnahem Planung von Umbauten und vermittelt die wichtigsten Anforderungen zur Dokumentenprüfung.

Neue Sollwerte via IO-Link übermitteln

Für ein neues Format wird das zugehörige Rezept in der Steuerung angewählt, wodurch alle elektronischen Positionsanzeigen die neuen Sollwerte direkt über die IO-Link-Schnittstelle mitgeteilt bekommen und diese auf dem hinterleuchteten Display gut lesbar anzeigen. Die LEDs der Anzeigen schalten umgehend auf Rot, da nun die aktuelle Position nicht mehr stimmt. Der Bediener stellt jetzt mechanisch alle entsprechenden Punkte auf die neuen Werte ein: Die AP10 signalisiert über die LEDs und das LCD mit entsprechenden Pfeilen die Richtung zum Sollwert, sodass klar ersichtlich ist, wohin der Bediener verstellen muss. Stimmen Position und Sollwerte dann überein, wechselt die LED-Anzeige auf Grün: Position erreicht. So wird mit allen rot leuchtenden Positionsanzeigen verfahren, um schließlich das neue Produkt starten zu können.

Die Vorteile für die Bediener liegen auf der Hand: keine Zettelwirtschaft mehr, keine langen Wertelisten, die es abzuhaken und zu dokumentieren gilt, sondern alle Werte liegen elektronisch schon vor und werden direkt an die Positionsanzeigen übermittelt. Zudem erfolgt die Verstellung viel schneller und auch sicherer, da die Rückmeldung der LED-Leuchten eindeutig ist. Die Anlage lässt sich nur dann wieder starten, wenn alle entsprechenden Positionsanzeigen grün leuchten.

Feinjustage durch den Bediener möglich

Tatsächlich wird den Positionsanzeigen für die Sollwerte in diesem Fall um einen nominalen Wert herum ein gewisser Toleranzbereich vorgegeben, innerhalb dessen der Bediener Feinjustagemöglichkeiten hat und die Positionsanzeigen grün leuchten. Verlässt er den Bereich, schaltet die Anzeige auf Rot um. Dieser Spielraum kann bei Packmittelschwankungen im Kartonagebereich vorteilhaft sein. Wenn Temperaturen bei Heißleim schwanken oder eine Kartonage etwas stärker gerillt ist, dann kann es sinnvoll sein, z.B. die Führungen oder einen Anpressdruck von einem Faltwerkzeug leicht anzupassen. Laut Ingo Hamel wird diese Feinjustage von den Bedienern, die Anlage und Produkt am besten kennen, begrüßt: „Der Toleranzbereich erlaubt den Bedienern eine selbstständige Beurteilung der Situation und Handlungsspielraum. So werden die Prozesse effizienter und der Mitarbeiter fühlt sich einbezogen.“

IO-Link ist ein Kommunikationsstandard, der international auf dem Vormarsch ist. Wer IO-Link für seine Automation nutzt, profitiert von vielen Vorteilen. Als standardisiertes Kommunikationsprotokoll, das einer internationalen Norm unterliegt, ist IO-Link herstellerunabhängig. Entsprechend können dazu Devices und Master als Kommunikationsteilnehmer entwickelt werden. Die Integration ist über einfache Punkt-zu-Punkt-Verbindungen auf der untersten Netzwerkebene möglich und der Verdrahtungsaufwand im Vergleich zu Feldbusschnittstellen gering.

Jetzt unser E-Paper kostenlos lesen

In Zeiten von Homeoffice und Coronakrise erreichen unsere Hefte nicht mehr jeden Leser. Damit Sie dennoch alle wichtigen Informationen zur Verfügung haben, bieten wir unsere E-Paper kostenlos zum Lesen an!

Zum Heftarchiv

Ansprechbar über einen IO-Link-Master

Die AP10-Anzeigen gelten als IO-Link-Devices, die jeweils an einem Port an einen IO-Link-Master angesteckt werden, der in der Regel acht Ports umfasst. Vom Master aus verläuft die Kommunikation mit der Steuerung über ein anderes Hochleistungsprotokoll, in diesem Fall Sercos III (auch Ethernet/IP ist bei Rovema häufig im Einsatz).

Warum verzichtet Remova auf eine durchgängige Kommunikation etwa mit z.B. auf Ethernet/IP? „IO-Link ist die wesentlich kostengünstigere Schnittstelle, die zudem deutlich geringere Anforderungen an die Verdrahtung stellt und somit einfach angeschlossen werden kann“, erklärt Moritz Müller, Produktmanager Position Line bei Siko Ingo Hamel bestätigt die einfache Integration: „Wir waren sehr angetan, dass gleich die ersten Inbetriebnahmen auf Anhieb funktionierten – ohne großen Verkabelungsaufwand und mit einer einfachen Parametrierung und Integration in die Steuerung.“

Hinzu kommt laut Moritz Müller auch eine einfache Diagnosefunktion. Es wird über IO-Link schnell ersichtlich, welches Gerät womöglich einen Fehler hat oder optimiert werden müsste. Dazu können die Positionsanzeigen im laufenden Betrieb ausgetauscht werden, ohne umständlich einen ganzen Netzwerkring aufzutrennen. Dank der sternförmigen Steckverbindung zum IO-Link-Master lässt sich das betroffene Gerät einfach abstecken und durch ein neues ersetzen. Die Parametrierung kann dann vom IO-Link-Master aus direkt in das neue (baugleiche) Gerät geladen und somit übernommen werden.
