Ultraschallschweißen Soniqtwist erobert Automobilbranche

Redakteur: Juliana Schulze

Telsonic hat mit Soniqtwist ein torsionales Ultraschallschweißverfahren entwickelt, das sich zum Fügen von Kunststoffteilen für Zusatzfunktionen an lackierten Exterieurteilen im Automobilbau eignet.

Firmen zum Thema

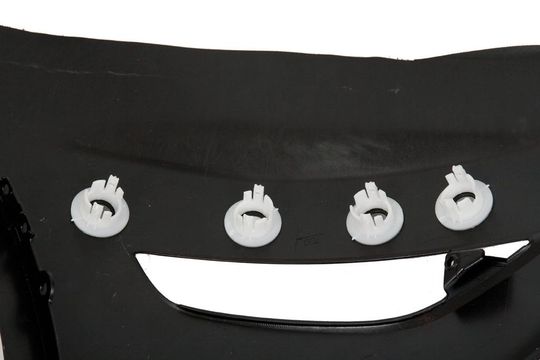

Die zu verschweißenden Teile können ohne besondere, zusätzliche Maßnahmen zur Gestaltung der Fügefläche konstruiert werden. (Bild: Telsonic)
Die zu verschweißenden Teile können ohne besondere, zusätzliche Maßnahmen zur Gestaltung der Fügefläche konstruiert werden. (Bild: Telsonic)

Dabei erzielt Soniqtwist Abzugsfestigkeiten bis 500 Newton, je nach Bauteil und Anforderungsprofil. Was zuvor in der Technischen Universität Chemnitz ausführlich wissenschaftlich untersucht wurde, findet jetzt nach und nach den Weg in die Fertigungsprozesse der Automobilbranche. So fügt der 1st-Tier-Zulieferer Faurecia Fixierpins prozesssicher und wiederholgenau in lackierte Seitenschweller eines neuen Fahrzeugs für einen süddeutschen Hersteller ein.

Material kann dünner gestaltet werden

Beim Fügen von Kunststoffteilen für Zusatzfunktionen wie beispielsweise Abstandssensoren, Kabelclips oder Fixierpins ist neben der Festigkeit besonders wichtig, dass an den lackierten Exterieurteilen keine Abmarkierungen sichtbar werden. „Hier sind die Kriterien besonders streng und mit einem speziellen Lichttest wird da kompromisslos geprüft“, versichert ein Entwickler von Faurecia. Weil Soniqtwist ohne so genannte „Igel“-Sonotrode auskommt, die in den Kunststoff eindringt, ist die Gefahr von Abmarkierungen schon prozessbedingt nicht zu erwarten.

Bildergalerie

Die speziellen Sonotroden bringen hohe Schwingungen bei Amplituden im µm-Bereich in die Materialien ein und erzeugen so eine ausreichende Schmelzeschicht, um hohe Festigkeiten zu erzielen. Die zu verschweißenden Teile können ohne besondere, zusätzliche Maßnahmen zur Gestaltung der Fügefläche konstruiert werden. Weil die Sonotrode nicht in das lackierte Teil eindringt, kann dessen Materialstärke wesentlich geringer gestaltet werden. Bei einem Stoßfänger für ein Serienfahrzeug kann die Wandstärke beispielsweise um bis zu 20 % geringer ausfallen. „Über die Laufzeit eines Volumenmodells betrachtet ergeben sich hier ganz erhebliche Kosteneinsparungen“, ist sich Georg Lang, Geschäftsführer bei Telsonic sicher. Damit verbunden lassen sich die CO2-Werte verbessern. (jus)
