CAD-Modelle Software vereinfacht das Handling von CAD-Modellen

Häufig sind 3D-CAD-Modelle voll von unnötigen Informationen, die entweder die Handhabbarkeit der Daten einschränken oder zu viel des eigenen Know-hows preisgeben. Abhilfe schafft hier der CAD-Doctor von Camtex. Damit kann überflüssige Geometrie oder das gesamte Innenleben eines Bauteils schnell und einfach entfernt werden.

Anbieter zum Thema

PFLITSCH GmbH & Co. KG

WITTENSTEIN alpha GmbH

invenio AG

CAMTEX GmbH

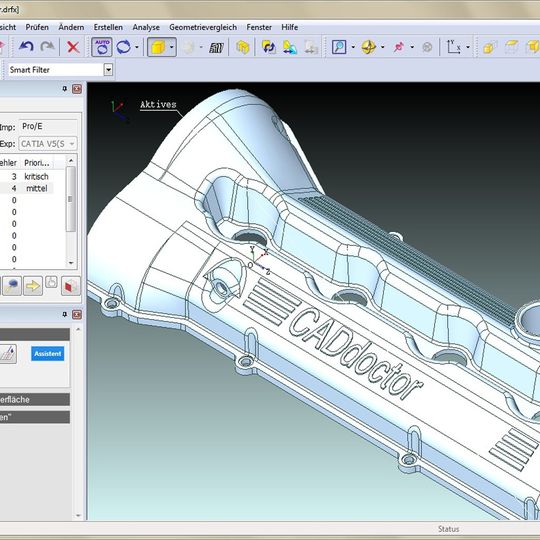

In neuen Anleitungsvideos zeigt Camtex, wie die Software CAD-Doctor das Handling von CAD-Modellen vereinfacht. Denn CAD-Doctor entfernt überflüssige Geometrie, wenn diese im Zielsystem Fehler verursachen würde; auch müssen häufig Schriften eliminiert oder Bauteile in Baugruppen vereinfacht werden. Vom Maschinen- und Anlagenbau über Werkzeugbau und Fahrzeugbau bis hin zur Luft- und Schifffahrt ist das Vereinfachen der Geometrie von CAD-Daten immer wieder unabdingbar, um die weitere Nutzung von Modellen zu erleichtern.

CAD-Doctor-Tutorial: Simplifikation, Geometrievereinfachung, Teil 1/2:

CAD-Doctor reduziert Datenmenge

Radien, Fasen oder Durchbrüche können mit CAD-Doctor automatisch entfernt werden, ohne dabei den geschlossenen Volumenkörper zu beschädigen. Ein positiver Nebeneffekt der Simplifikation: die Datenmenge kann erheblich reduziert werden – zum Teil bis zu 90 %.

Hüllgeometrie: So ist das Know-how sicher

Wie schütze ich mein Wissen? Diese Frage stellen sich viele Unternehmer, die CAD-Daten mit Partnern und Geschäftskunden austauschen. Durch die Erstellung einer Hüllgeometrie, die vom Modell nicht mehr als die Außenwand – seine Hülle – sichtbar bleiben lässt, wird das gesamte Innenleben verborgen. Mit den so erzeugten Solids erhalten Außenstehende nur die Informationen, die sie auch tatsächlich benötigen, und können diese fehlerfrei weiterverarbeiten. (mz)
