Druckmessumformer Sensorserie für Ex-Bereiche

Redakteur: M.A. Bernhard Richter

Die Messumformer der KX-Serie von Gefran sind für Anwendungen gedacht, bei denen neben Robustheit auch eine hohe Messgenauigkeit gewährleistet sein muss – vor allem, aber nicht nur im Ex-Bereich.

Firmen zum Thema

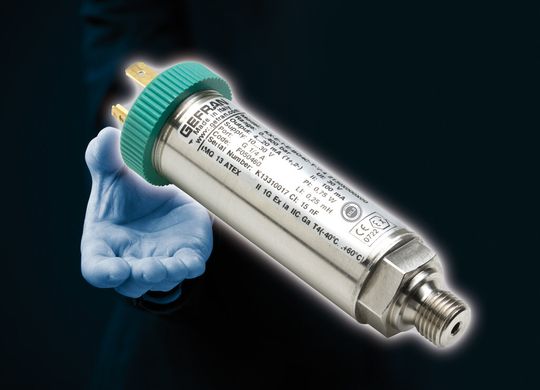

(Bild: Gefran)

Die KX-Serie von Gefran soll inbesondere für Hersteller von Maschinen und Anlagen für die Öl- und Gasindustrie gedacht sein. Durch seine technischen Eigenschaften eignet sich der Druckmessumformer auch für Endanwender, Systemintegratoren, Händler etc. Typische Einsatzgebiete sollen die Druckregelung bzw. -kontrolle in Raffinerien, chemischen Anlagen oder Lackierstraßen sein.

Die Sensoren sind nach ATEX- und SIL2 zertifiziert. Damit eignen sie sich für den Einsatz in explosionsgefährdeten Bereichen. Der eigensichere KX erhielt die ATEX-Zertifizierung für die Ex-Schutzsicherheitsstufe 0 (inkl. Zone 1 und 2) und die Temperaturklasse T6 (inkl. T4 und T5). Damit soll er auch in Atmosphären mit niedrigen Zündtemperaturen (> 85 °C) sicher sein. Der Sensor kann auch in kalten Regionen mit Temperaturen bis -40 °C eingesetzt werden.

Kundenspezifische Anpassungen des Sensors sind in Übereinstimmung mit den ATEX-Vorschriften möglich. Dazu zählt beispielsweise auch die Ausstattung mit einem integrierten Druckdämpfer zum Schutz des Sensors. Er mildert die z.B. beim Anlauf einer Pumpe oder beim Öffnen und Schließen eines Ventils auftretenden schädlichen Druckspitzen mit Hilfe einer Durchgangsbohrung mit 0,5 mm Durchmesser.

Der KX-Sensor ist in Dickschicht-Technologie auf Stahlsubstrat ausgeführt. Er besitzt eine vollständig verschweißte Metallkonstruktion ohne innere Dichtungen und ist daher mit vielen Messstoffen kompatibel. Auch das Gehäuse ist aus Stahl. Damit ist der Sensor je nach Steckverbinderausführung in den Schutzarten IP65, IP66 oder IP67 lieferbar. Kunden sollen zwischen fünf verschiedenen Steckertypen für den elektrischen Anschluss wählen können: 7-poliger Steckverbinder (Schraubverschluss, IP67), 5-poliger Steckverbinder (Bajonettverschluss, IP66), 2-adriges Kabel (geschirmt, IP65), 4-poliger Rundstecker mit Magnetventil (IP65) und als 4-poliger Rundstecker M12/1 (IP67).

technische Spezifikationen:

• Messbereiche: -1...+1 bar bis 0...1000 bar

• Genauigkeit: ±0,15 % v. Ew. typisch

• ATEX-Zertifizierung für Anwendungen in Ex-Bereichen

• Umgebungs-/Prozesstemperatur T4 (-40 °C...+80 °C)

• SIL2-Zertifizierung nach IEC/EN 62061 (br)
