Verbindungsarmatur Schnelladapter für die Pneumatik

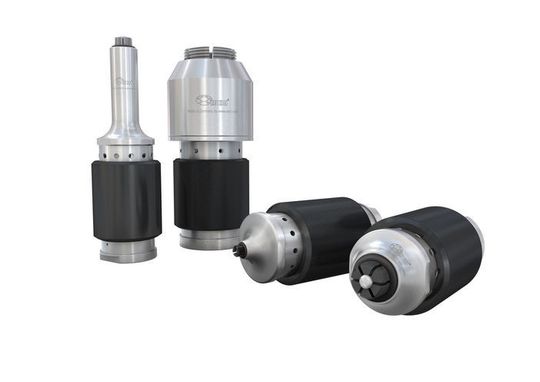

Um die erforderlichen Druckprüfungen von pneumatischen Komponenten während des Produktionsprozesses durchzuführen, hat WEH den Schnelladapter TW05 für Bauteile mit Innengewinde entwickelt.

Anbieter zum Thema

FAULHABER Antriebssysteme

Novotechnik Messwertaufnehmer OHG

CADFEM Germany GmbH

WEH GmbH Verbindungstechnik

Das Anschließen und die Druckbeaufschlagung mit 5 bar –12 bar erfolgen in einem Arbeitsgang durch einfaches Betätigen der Schiebehülse. Der Schnellanschluss wird in das Gewinde des Prüflings eingeführt. Durch Betätigung der Schiebehülse spreizen die patentierten WEH- Spannzangen auf und greifen im Gewinde. Der TW05 ist angeschlossen und dichtet ab. Sobald die Schiebehülse ganz nach vorne geschoben wird, erfolgt die Zuführung der Druckluft und der Prüfvorgang kann erfolgen. Pneumatikzylinder, Pneumatikventile, pneumatische Werkzeuge, Luftmotoren, Armaturen, Schwenkantriebe, etc. können somit sekundenschnell angeschlossen und danach auf Dichtigkeit und Funktion geprüft werden. Soll der Prüfvorgang automatisiert erfolgen, ist der Schnelladapter von WEH auch mit einem Steuergehäuse anstelle der Schiebehülse lieferbar. Hier erfolgt die Steuerung über externe Steuer- und Druckleitungen. (qui)
