Kugelgewindetriebe Ruhiger und leiser dank optimierter Spindeloberfläche

| Redakteur: M.A. Bernhard Richter

Steinmeyer minimiert die Oberflächenrauheit der Spindellaufbahn ihrer Miniatur- und Präzisions-Kugelgewindetriebe. Unregelmäßigkeiten werden nahezu vollständig eliminiert. Die Laufeigenschaften verbessern sich. Das Ergebnis soll eine optimierte Energieeffizienz der Kugelgewindetriebe sein.

Firmen zum Thema

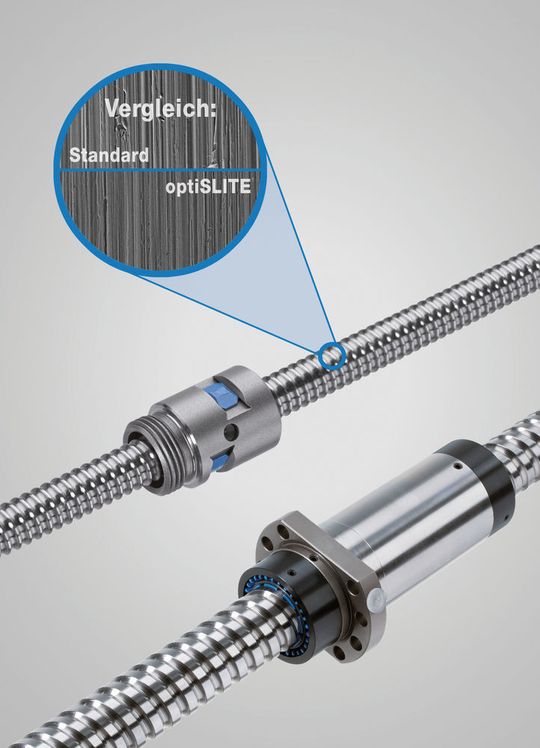

Kugelgewindetriebe mit optimierter Spindeloberfläche.
Kugelgewindetriebe mit optimierter Spindeloberfläche.
(Bild: Steinmeyer)

Miniatur-Kugelgewindetriebe mit Spindeldurchmessern von 3 bis 16 mm finden vor allem in der Halbleitertechnik, Optik sowie in der Medizin- und Messtechnik Verwendung. Steinmeyer bietet zwei Standardspindelbaureihen, fünf verschiedene Mutternformen und auf Anfrage auch applikationsspezifische Ausführungen für Reinraum- oder Vakuumanwendungen an.

Zur Fertigung der Spindeln für die Miniatur-Kugelgewindetriebe nutzt Steinmeyer seit kurzem die innovative Optislite-Technologie. Sie minimiert die Oberflächenrauheit der Spindellaufbahn und beseitigt Unregelmäßigkeiten nahezu vollständig. Im Vergleich zu Standardspindeln reduziert das Verfahren die Oberflächengüte Rz um 60 %. Gleichzeitig nimmt der Materialtraganteil Rmr (c) um 70 % zu. Das Ergebnis sind merklich verbesserte Laufeigenschaften, ein reduzierter Geräuschpegel bei hohen Drehzahlen, eine verbesserte Schmierwirkung sowie eine höhere Gleichmäßigkeit des Leerlaufdrehmoments.

Xi-Plus für Präzisions-Kugelgewindetriebe

In Werkzeugmaschinen sorgen Präzisions-Kugelgewindetriebe für die genaue Positionierung von Werkstück und Werkzeugträger. Für alle Positionier-Kugelgewindetriebe mit P-Toleranzen und Nenndurchmessern von 16 bis 80 mm bietet Steinmeyer jetzt die Fertigung in Xi-Plus-Qualität an. Dank dieser von Steinmeyer entwickelten Technologie werden bei der Herstellung der Spindeln wesentlich bessere Oberflächenqualitäten erzielt. Wie die Optislite-Technologie bei Miniatur-Kugelgewindetrieben, sorgt die Xi-Plus-Technologie damit für optimale Laufeigenschaften. Xi-Plus-Spindeln vibrieren weniger, laufen ruhiger, sind leiser und zeichnen sich durch ein verbessertes Einlaufverhalten aus. Die Bandbreite des Drehmomentsignals konnte um 40 % reduziert werden. (br)
