Anschlusstechnik Produktpalette an Heißgerätesteckern nach IEC/UL 60320 erweitert

| Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

Für Anwendungen, die hohe Leistung beanspruchen und bei erhöhter Umgebungstemperatur betrieben werden, bietet Schurter nun den Gerätestecker 1681 mit den passenden Gerätesteckdosen 1658 und 1659 an. Die gesamte Produktpalette ist nach IEC 60320, C22 und C21 zertifiziert.

Firmen zum Thema

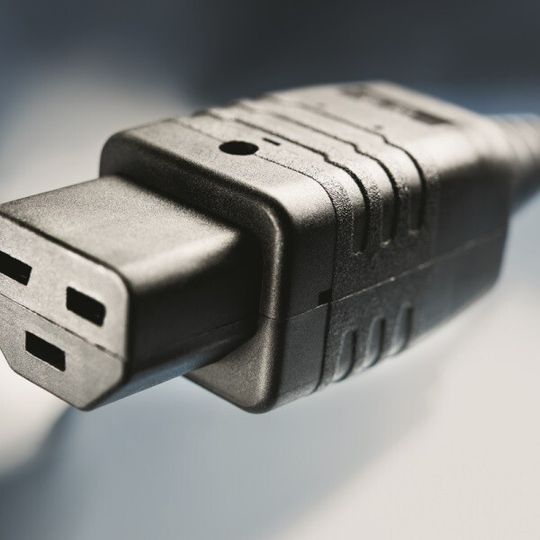

(Bild: Schurter)

Schurter hat mit dieser Serie an neuen Heißgerätesteckern und den dazu passenden Gerätesteckdosen die bestehende Produktpalette an Heißgerätesteckern nach IEC/UL 60320 erweitert. Diese sind für 16 A bei 250 VAC nach IEC und für 20 A bei 250 VAC nach UL/CSA ausgelegt. Die Pintemperatur (Temperatur, die bei Stromfluss maximal am Pin entstehen darf, ohne den Stecker zu zerstören) darf 155 °C erreichen. Darüber hinaus erfüllen die Gerätestecker und Gerätesteckdosen die Anforderung nach IEC 60335-1 für Haushaltsgeräte sowie die für unbeaufsichtigte Haushaltsgeräte erhöhte Glühdrahtfestigkeit nach IEC 60695-2-12 und -13. Sie verfügen über Zulassungen von ENEC, UL/CSA und CCC.

Gerade und abgewinkelte Ausführung erhältlich

Die Heißgerätestecker-Serie 1681 bietet Typen für Schnapp- oder Schraubbefestigung. Sie werden mit Löt-. Steck- und Schraubanschlüssen angeboten. Die Kabelstecker sind in einer geraden Ausführung 1658 und einer abgewinkelten Ausführung 1659 erhältlich. Es können Kabel mit einem Leiterquerschnitt bis 2,5 mm2 oder 10 AWG angeschlossen werden.

Die Heißgerätestecker und -dosen sind RoHS und China-RoHS konform. Sie werden dort verwendet wo erhöhte Umgebungstemperaturen und/oder hohe Ströme vorhanden sind, zum Beispiel Datenkommunikationsausrüstung, bei welchen erhöhte Leistung und verringerte Größe im Trend liegen, sowie bei industriellen Heizgeräten, USV-Anlagen oder Beleuchtungssystemen. (sh)

Technische Daten:

  • Normen: IEC 60320, IEC 60335-1, IEC 60695-2-12 und -13; UL 498; CSA C22.2 Nr. 42
  • Zulassungen: ENEC, UL, CSA
  • Nenndaten IEC: 16 A / 250 V AC, 50 Hz
  • Nenndaten UL / CSA: 20 A / 250 V AC, 60 Hz
  • Zulässige Betriebstemperatur: –25 bis 155 °C
  • Montage Heissgerätstecker: Schnapp- oder Schraubbefestigung, von Frontseite
  • Anschluss Heissgerätstecker: Löt-, Steck- oder Schraubanschluss
  • Heissgerätesteckdosen mit Schraubklemmen für Kabelanschluss
