Zahnriemenachse Hohe Lastaufnahme bei kompakter Schlittenkonstruktion

Redakteur: Ute Drescher

Zur Positionierung größerer Lasten hat Bahr Modultechnik seine Positioniereinheiten der Serie LLZ jetzt um eine neue Baugröße erweitert.

Firmen zum Thema

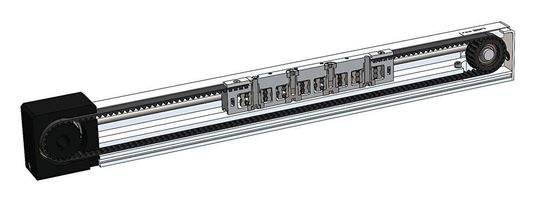

Längsschnitt der neuen Zahnriemenachse mit Rollenführung in Baugröße 80 für Lastaufnahmen bis 350 kg.
Längsschnitt der neuen Zahnriemenachse mit Rollenführung in Baugröße 80 für Lastaufnahmen bis 350 kg.
(Bild: Bahr Modultechnik GmbH)

Die Positioniereinheit LLZ 80 mit Zahnriemenantrieb und integrierter Rollenführung von Bahr Modultechnik ist wahlweise mit vier oder fünf besonders groß ausgeführten Laufrollen ausgestattet, die Belastungen bis zu 350 kg aufnehmen können. Der umlaufende HTD-Zahnriemen mit verstärkender Stahlgewebeeinlage gewährleistet eine Wiederholgenauigkeit von ±0,1 mm bei spielfreiem Drehrichtungswechsel. Aufgrund der optimierten Riemenbefestigung fällt der Schlitten mit nur 260 mm Länge äußerst kompakt aus, wodurch sich auch bei kurzen Achslängen große Verfahrwege realisieren lassen.

An den Zahnriemenumlenkungen sind beidseitig Kupplungsklauen zum Anschluss aller gängigen Motoren sowie die einfach zugängliche Nachspannvorrichtung für den Zahnriemen angebracht. Zwei am Schlitten befindliche Schmiernippel ermöglichen das Nachschmieren des Positioniersystems. Die LLZ 80 mit 80 x 80 mm Aluminiumvierkantprofil ist in frei wählbaren Längen bis 6.000 mm erhältlich. Das Profil kann über normierte T-Nuten auf einfache Weise mit anderen Linearachsen des Herstellers verbunden und damit unkompliziert zu komplexeren Positionierlösungen zusammengefügt werden. Mit der LSZ 80 bietet Bahr Modultechnik in dieser Baugröße auch eine zahnriemengetriebene Positioniereinheit mit integrierter Schienenführung an, die gemäß ISO-Klasse 1 für den Einsatz in Reinräumen zertifiziert ist. (ud)

Hannover Messe 2017: Halle 16, Stand D17
