CAD-Daten Hi-CAD 2017 unterstützt heterogene Konstruktionsabteilungen

Mit dem Major Release 2017 der CAD-Software Hi-CAD der ISD Group lassen sich nun auch Konstruktionen aus Hi-CAD in das 3DVS-Format für den universellen 3D-CAD-Viewer von Kisters exportieren und zu Viewing-Zwecken austauschen.

Anbieter zum Thema

Franke GmbH

invenio AG

BMF Boston Micro Fabrication

Kisters AG

ISD Software und Systeme GmbH

Der 3D-View-Station-Desktop des Viewing-Anbieters Kisters ist ein universeller 3D-CAD-Viewer für native Formate. Dateien aus unterschiedlichen CAD-Anwendungen lassen sich hier problemlos zusammenführen und in gängige 3D- und 2D-Formate wie 3D-PDF, Iges oder JT-Open, konvertieren. Mit dem Major Release 2017 der ISD Group lassen sich nun auch Konstruktionen aus Hi-CAD in das 3DVS-Format exportieren und zu Viewing-Zwecken austauschen.

Bildergalerie

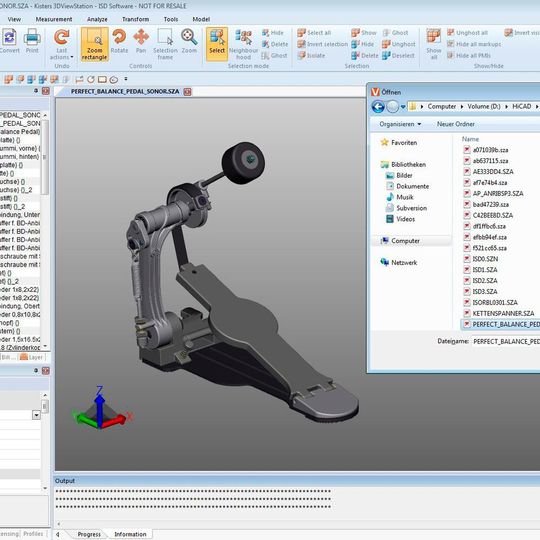

Gemeinsam mit Kisters wurde auch eine Direktintegration des Hi-CAD-Datenformats (SZA und KRA) in die 3D-View-Station realisiert. Die Lösung eignet sich damit zur Unterstützung heterogener Konstruktionsabteilungen in denen mit unterschiedlichen CAD-Formaten gearbeitet wird.

3D-Konstruktionsdaten allen Projektbeteiligten zur Verfügung stellen

Insbesondere Projektbeteiligte aus den angrenzenden Abteilungen wie beispielsweise Vertrieb, Marketing, Arbeitsvorbereitung oder Fertigung können so problemlos auf die 3D-Konstruktionsdaten zu Viewing-Zwecken zugreifen. Die Produktivität wird erhöht, Fehler werden minimiert und die Kommunikation und Zusammenarbeit zwischen den Abteilungen gestärkt. Die Bedienung ist dank der modernen Office-Oberfläche intuitiv und anwenderfreundlich.

Daten und Dokumente zentral verwalten

Schon seit längerem ist auch die Integration der 3D-View-Station in die PDM/PLM-Software Helios möglich. Alle während der Produktentstehung anfallenden Daten und Dokumente werden mit Helios zentral verwaltet und stehen stets aktuell zur Verfügung. Durch die Integration in Helios können die 3D-CAD Daten direkt in Helios visualisiert werden. Für die Zukunft ist den Angaben zufolge ein weiterer Ausbau dieser Integration zum Beispiel in Richtung eines integrierten Vergleichs unterschiedlicher Bauteilstände geplant. (mz)
