Leitung Aluminium statt Kupfer als Leitungsmaterial im Auto-Bordnetz

In Fahrzeugen wird derzeit Kupfer als Leitungsmaterial verwendet. Doch im Vergleich zu Aluminium ist Kupfer schwer und teuer. Nun haben Wissenschaftler der Technischen Universität München (TUM) herausgefunden, mit welchen Tricks es möglich ist, Kupfer durch Aluminium zu ersetzen.

Anbieter zum Thema

SAB Bröckskes GmbH & Co KG

CADFEM Germany GmbH

invenio AG

Technische Universität München Umwelthygiene

Auf den ersten Blick ist es nicht nachvollziehbar, warum in modernen Kraftfahrzeugen mit (teil-) elektrischem Antrieb nach wie vor auf das Leitermaterial Kupfer gesetzt wird – obwohl Aluminium leichter und vor allem wesentlich kostengünstiger ist. Doch will man in der Elektrik Kupfer durch Aluminium ersetzen, muss man sich zunächst einigen technologischen Herausforderungen stellen. Vor allem bei höheren Temperaturen, wie sie auch im Auto an vielen Stellen auftreten, zeigt Aluminium ein deutliches Kriechen. Konventionelle Verbinder sind daher nicht einsetzbar, sie wären nicht dauerfest.

Kontaktierungskonzept auf Aluminiumbasis entwickelt

Auch eine mögliche Alternative, der Einsatz von aluminiumbasierten Elementen in den Kabeln und kupferbasierte Elemente in der Verbindungszone ist mit Schwierigkeiten behaftet. Da zwischen dem Kupferkontakt und dem Aluminiumkabel ein großes elektrochemisches Potenzial besteht, wären solche Kabel stark korrosionsgefährdet. Darüber hinaus ist das Fügen von Kupfer und Aluminium mit den heutigen Technologien relativ aufwändig. Um den genannten technologischen Schwierigkeiten entgegenzutreten, entwickelten Forscher der Lehrstühle für Hochspannungs- und Anlagentechnik sowie für Umformtechnik und Gießereiwesen in Kooperation mit BMW im Rahmen des Projekts LEIKO ein innovatives Kontaktierungskonzept auf Aluminiumbasis.

Konstante Kontaktkraft von zehn Jahren

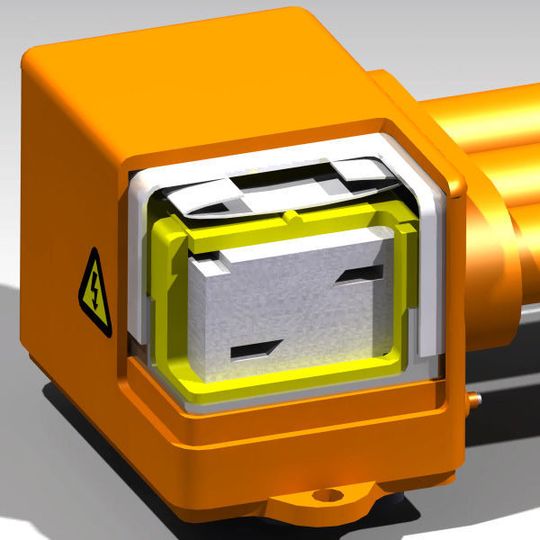

Ein Stahlblechkäfig übernimmt die mechanische Stabilisierung des Steckers und sorgt für die langzeitstabile Abstützung der Kontaktkraftfeder. Indem die notwendige Kontaktkraft nicht mehr durch die Kontaktelemente selbst aufgebracht wird, wandelt sich das ursprünglich problematische Kriechverhalten von Aluminium in eine Kontakt stabilisierende und damit positive Eigenschaft. Damit ist auch über eine Lebensdauer von zehn Jahren eine konstante Kontaktkraft gewährleistet.

Korrosionsträchtiger Lokalelemente wurden verlagert

Die Forscher entwickelten dazu eine spezielle, keilförmige Geometrie für die Aluminiumkontakte. Das Kriechverhalten des Aluminiums führt nun dazu, dass sich die beiden Kontakte über die Laufzeit zunehmend anschmiegen und sich die elektrische Verbindung sogar noch verbessert. Durch den durchgängigen Einsatz von Aluminiumlegierungen und die geschickte Anordnung der Beschichtung mit edleren Metallen konnte außerdem die Bildung korrosionsträchtiger Lokalelemente auf unkritische Stellen im Gesamtaufbau verlagert werden.

Ein weiteres Problem bei Aluminium ist die geringere elektrische Leitfähigkeit. Besonders für Leistungsbordnetze müssen die um etwa 60 Prozent größeren Leitungsquerschnitte bei der Konstruktion von Kabelkanälen und Durchführungen berücksichtigt werden. Allerdings, so fanden die Forscher heraus, können die Richtwerte aus der Verarbeitung von Kupferkabeln, die die Biegeradien in Abhängigkeit zum Durchmesser setzen, für Aluminiumkabel verwendet werden, da Aluminium ebenfalls eine gute Biegsamkeit besitzt.

Teil 2: Aluminium hält in Elektrofahrzeugen Einzug

Hochvoltbordnetze in E-Autos werden auf Aluminium basieren

Um das Langzeitverhalten der beschichteten Aluminiumkontakte auch unter den widrigsten Kraftfahrzeug-typischen Umgebungseinflüssen bestimmen zu können, konnten die Projektpartner gemeinsam mit führenden Zulieferbetrieben ein weiteres Forschungsprojekt ins Leben rufen. Dieses von der Bayerischen Forschungsstiftung (BFS) geförderte Projekt wird bis Juli 2012 eine Aussage über das Alterungsverhalten und damit die Einsatzeignung des Konzepts treffen. Erste Ergebnisse deuten darauf hin, dass die Materialsubstitution erhebliche Gewichts-, Kosten- und letztlich auch Emissionsvorteile ermöglichen würde. “Wir rechnen damit, dass bis 2020 die Hochvoltbordnetze der meisten Elektrofahrzeuge auf Aluminium basieren. Auch in die Niedervoltbordnetze wird Aluminium Einzug halten, da der Kupferpreis mit zunehmender Nachfrage signifikant weiter steigen wird,” sagt Professor Udo Lindemann vom Lehrstuhl für Produktentwicklung der TU München.

Elektrisch betriebenes Gokart mit Aluminium ausgestattet

Eingebettet sind diese Projekte in die wissenschaftliche Arbeit des von der Deutschen Forschungsgemeinschaft (DFG) geförderten Sonderforschungsbereichs 768, Zyklenmanagement von Innovationsprozessen. Dieser bündelt Kompetenzen aus Informatik, Ingenieur-, Wirtschafts- und Sozialwissenschaften, um die an den Schnittstellen des Innovationsprozesses liegenden Herausforderungen gemeinsam mit Partnern aus der Industrie zu untersuchen. Ziel dieser Forschung ist es, aus einer interdisziplinären Sichtweise heraus industrierelevante Lösungen zum Umgang mit dynamischen Veränderungen sowohl des Unternehmensumfelds als auch der unternehmensinternen Prozesslandschaften zu erarbeiten. Teil der Forschungsarbeit des SFB 768 ist ein studentisches Projekt zur Entwicklung eines elektrisch betriebenen Gokarts. Um die vielfältigen Herausforderungen des Innovationsmanagements unmittelbar mitzuerleben, führten die Studenten, ausgehend von einer Standardrahmenkonstruktion, den vollständige Entwicklungsprozess für alle Teilsysteme des Gesamtfahrzeugs durch. Auch die Ergebnisse des LEIKO-Projekts fließen hier ein – das gesamte Hochvoltbordnetz ist in Aluminium ausgeführt. (jus)
