Servoregler Adaptiver nicht-linearer Algorithmus optimiert Servoregelung

Ein nicht-linearer Regelalgorithmus optimiert die Leistung von Servoreglern in hochpräzisen Bewegungsanwendungen. Der Vorteil: Lageabweichung und die Einschwingzeit sinken deutlich.

Anbieter zum Thema

PFLITSCH GmbH & Co. KG

Lenord, Bauer & Co. GmbH

Actronic-Solutions GmbH

Servotronix Motion Control

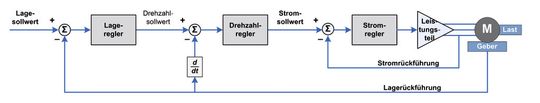

Für Servoregler wird häufig eine traditionelle kaskadierte Konfiguration genutzt, bei der ein Drehzahlregelkreis in einen Lageregelkreis eingebettet ist. Diese Konfiguration wurde zu einer Zeit entworfen, in der für die Strom- und Drehzahlregelung Hardware-Komponenten gewählt wurden, während die Lageregelung mittels Software erfolgte. Aufgrund ihrer Einfachheit ist sie weiterhin stark verbreitet. Der Drehzahlregler wird zuerst eingestellt, anschließend der Lageregler, und die Parameter für die Stromregelung werden in der Regel automatisch festgelegt. Der Lageregler bietet typischerweise einen einfachen Proportionalbeiwert, während der Drehzahlregler einen Proportionalbeiwert und einen Integralanteil besitzt.

Ein Nachteil dieser Konfiguration ist ein immanenter Schleppfehler bei Bewegungen, die proportional zur Drehzahl sind. Durch Vorsteuerungsmethoden lässt sich diese Abweichung meist beheben, der Nachteil ist allerdings eine Überschwingung oder eine längere Einschwingzeit.

Servotronix hat einen nicht-linearen Regelalgorithmus entwickelt, um diese Beschränkungen aufzuheben und die Leistung von Servoreglern in hochpräzisen Bewegungsanwendungen zu optimieren. Dieser geschützte Algorithmus mit der Bezeichnung HD Control (HDC) nutzt eine parallele Konfiguration, bei der sich alle Zweige auf einer Ebene befinden und in jeder Abtastperiode ausgeführt werden. Für jeden Zweig wird ein variabler Verstärkungsparameter bestimmt und automatisch für hohe Verstärkung und Stabilität angepasst. Somit werden die Lageabweichung und die Einschwingzeit auf minimale Werte beschränkt, die deutlich niedriger sind als bei anderen Reglern.

Die Hauptkomponenten des Algorithmus sind ein variables Verstärkungsmodul, das zu einem sehr niedrigen Schleppfehler beiträgt, und ein adaptives Vorsteuermodul, das eine sehr kurze Einschwingzeit ermöglicht.

Variable Verstärkungsregelung erhöht die Präzision der Spurführung

Die variablen Verstärkungen (VGd, VGp, VGiv, VGi) werden intern berechnet und während des Betriebs dynamisch durch den HDC-Algorithmus angepasst. Jede Verstärkung ist eine spezifische Funktion der Systemvariablen wie zum Beispiel Drehzahl und Lageabweichung. Während der Bewegung können die Werte der variablen Verstärkungen bis zu zehnmal so hoch sein wie im Stillstand. Dadurch ergibt sich bei der Bewegung eine sehr genaue Spurführung sowie ein geräuscharmer Betrieb bei geringer Geschwindigkeit und im Stillstand. Darüber hinaus ist die Steifigkeit des Systems während der Bewegung mehr als dreimal so hoch, was zu einem sehr geringen Schleppfehler führt.

Die vier variablen Verstärkungen werden von einem geschützten Algorithmus abgestimmt, der die Systemstabilität gewährleistet. Der Zweig des Parameters Kd ist mit dem Drehzahlrückführkreis zu vergleichen und senkt die Drehzahlabweichung. Der Zweig des Parameters Kp ist ein proportionaler Lagerückführkreis zur Senkung der Lageabweichung. Der Zweig des Parameters Ki ist ein Integral des Positionsrückführkreises und verringert die Stillstandsabweichung.

Der Zweig des Parameters Kiv ist eine Eigenheit der Regelung mit HD Control und vereint die Wirkung des Kp-Zweigs und des Ki-Zweigs. Die daraus resultierende Steifigkeit ist doppelt so hoch wie bei Kp, ohne dass Schwingungen entstehen. Somit wird der Schleppfehler sowohl bei der Beschleunigung als auch im Stillstand verringert. Zudem wird wie bei der integralen Rückführung (Ki) die Stillstandsabweichung eliminiert, doch die Reaktionszeit ist so kurz wie bei der proportionalen Rückführung (Kp).

Adaptive Vorsteuerung senkt die Einschwingzeit deutlich

Das adaptive Vorsteuermodul sorgt für eine kurze Einschwingzeit. Aufgrund der Effektivität der Zweige Kiv und Ki, besteht die Rückführungsantwort (Stromsollwert) im Wesentlichen aus dem Integralanteil. Während der Bewegung wird das Verhältnis zwischen Beschleunigung und Motordrehmoment überwacht und während der Verlangsamung genutzt, um den Integralanteil zu verarbeiten.

Nach Abschluss der Bewegung modifiziert der adaptive Vorsteuerungsalgorithmus den Inhalt des Integralanteils entsprechend der voraussichtlichen (erwarteten) Pfadbeschleunigung, wodurch sich eine Einschwingzeit von nahezu Null ergibt.

HDC ist Teil der von Servotronix entwickelten und gefertigten Servoantriebsserie CDHD. Die Einstellung erfolgt automatisch über die CDHD-Schnittstellensoftware Servo-Studio. In den meisten Fällen ist die automatische Einstellung ausreichend, bei einigen Anwendungen kann jedoch eine manuelle Feineinstellung zur Optimierung der Regelparameter erforderlich sein.

Die Einstellung erfolgt automatisch oder manuell

Automatische und manuelle Einstellung erfolgen auf Basis des gleichen Prinzips. Bei der automatischen Einstellung wird die Qualität der Bewegung gemessen und vom Antrieb und der Software ausgewertet. Bei der manuellen Einstellung wird die Qualität der Bewegung vom Bediener beurteilt. Bei beiden Verfahren werden die Parameter der Servoregelung schrittweise angepasst, und der Wert, bei dem das Bewegungsverhalten am besten ist, wird ausgewählt.

Die Einstellung erfolgt bei HDC einfach und intuitiv und ähnelt der Vorgehensweise bei konventionellen PID-Regelungen. Die variablen Verstärkungen werden einzeln schrittweise erhöht, bis ein Schwingungsverhalten auftritt, und dann wieder um 10 bis 20 % auf einen sicheren Wert abgesenkt.

Anwendung belegt höhere Genauigkeit im Vergleich zum Servoantrieb

Ein Beispiel zeigt die Leistungsfähigkeit des Reglers: Dabei benötigte ein Kunde von Servotronix für eine Portalroboteranwendung eine dauerhafte Genauigkeit von 2 -3 µm bei Höchstgeschwindigkeit.Bei einem Vergleichstest mit einem Servoantrieb eines Konkurrenten bei einer Geschwindigkeit von 160 mm/s zeigte der CDHD-Antrieb eine deutlich höhere Genauigkeit und geringere Welligkeit. HD Control erweist sich als besonders vorteilhaft für Anwendungen, die eine präzise Pfadnachführung und eine geringe Einschwingzeit erfordern, wie zum Beispiel CNC- und Schneidanwendungen, Förderernachführung, Entnahme- und Absetzvorgänge, Bohren und Montieren von Leiterplatten (PCB), Schweißen, Lackieren, Beschichten und Kleben. (ud)
