Motorspindel

Wie Motorspindeln die Effizienz erhöhen

| Autor / Redakteur: Ute Drescher / Ute Drescher

Standzeit innengkühlter Werkzeuge steigern und Effizienz erhöhen – die Hf-Motorspindel DC-S-DD mit Drehdurchführung macht's möglich.

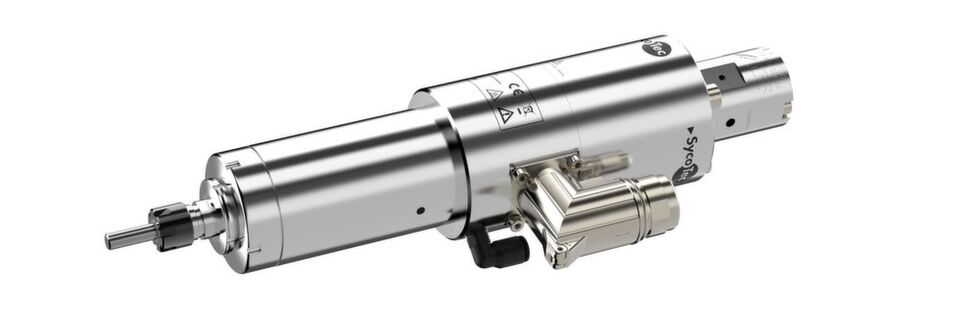

Standzeit innengkühlter Werkzeuge steigern und Effizienz erhöhen – die Hf-Motorspindel DC-S-DD mit Drehdurchführung macht's möglich. (Bild: Sycotec)

Werkzeugsysteme sollen möglichst schnell, lange und effizient arbeiten. Entscheidend ist dabei auch der Einsatz der richtigen Motorspindel.

Innengekühlte Werkzeugsysteme sind auf dem Vormarsch, machen sie doch die Metallbearbeitung effizienter. Doch wie gelangt der Schmierstoff durch die Bohrungen im Werkzeug direkt zur Schneide? „Dafür ist eine Hochfrequenz-Motorspindel mit einer Drehdurchführung erforderlich“, weiß Dieter Werner. Der Entwicklungsleiter der Sycotec GmbH & Co. KG, Leutkirch, empfiehlt den Einsatz der HF-Motorspindel 4040 DC-S-DD: „Damit lässt sich die Standzeit des innengekühlten Werkzeugs wesentlich steigern.“

Zur Erklärung holt Werner aus: Hochleistungswerkstoffe haben eine hohe Warmfestigkeit sowie Verschleißbeständigkeit, Eigenschaften, die für ihren Einsatz erwünscht sind. Gleichzeitig stellen diese Eigenschaften allerdings hohe Anforderungen an die spanende Bearbeitung. Geringe Werkzeugstandzeiten, lange Rüst- und Nebenzeiten sowie erhöhte Werkzeugkosten sind die Folge.

Innengekühlte Werkzeuge – zum Beispiel Bohrer –schaffen Abhilfe: Die Kühlflüssigkeit kühlt die Schneide dort, wo sie erwärmt wird, außerdem entfernt sie gleichzeitig die Späne. „Das steigert die Standzeit des Bohrers erheblich“, nennt Werner einen wichtigen Vorteil. Im Fall des Mikrobohrers in diesem Beispiel kommt ein weiterer Vorteil hinzu: die hohe Bohrtiefe in Relation zum Bohrdurchmesser. Kombiniert mit der Innenkühlung ergibt sich ein kontinuierlicher Bohrvorgang, der nicht nur größere Bohrlochtiefen erlaubt, sondern der – im Vergleich zum konventionellen Bohren – auch schneller abgeschlossen ist.

Neben der Verlängerung von Werkzeugstandzeiten liegt großes Einsparpotenzial in der Vermeidung konventioneller Kühlschmierung. „Zusätzlich zu den Investitionen in die notwendige Anlagentechnik entstehen erhebliche Kosten durch Beschaffung, Aufbereitung und Entsorgung der Kühlschmierstoffe“, erklärt Entwicklungsleiter Werner. Die Kühlschmierstoffe werden nicht nur im Prozess verunreinigt und verschmutzen zugleich die Maschinen, in ihnen wachsen auch Keime, die mit Chemie bekämpft werden müssen. Das stellt eine beträchtliche Gefahr für die Mitarbeiter und die Umwelt dar. „Insgesamt verursacht die Kühlschmiertechnik bis zu 20 % der Fertigungskosten“, rechnet Werner vor.

Laufzeit optimieren

Doch nicht nur innengekühlte Werkzeuge beeinflussen Standzeiten sowie Kosten positiv. Um die Bearbeitungszeiten und damit wiederum die Bearbeitungskosten zu senken, lassen sich auch die Drehzahlen der Motorspindeln und damit die Schnittgeschwindigkeiten erhöhen. Um diese Kostenvorteile an den Kunden weitergeben zu können, hat Sycotec die Produktivität im eigenen Maschinenpark unter die Lupe genommen. Auf einem Index Dreh-Fräszentrum G200 YB fertigen die Leutkircher die äußere Freiformfläche eines Turbinenhandstücks für die Geschäftseinheit Dental Drives. Als rotierendes Fräswerkzeug hatte sich bisher ein „Schnellläufer“ bewährt. Allerdings begrenzt dessen doppelte Übersetzung die Drehzahl auf ca. 12.000 min-1.

Schritt für Schritt mehr Effizienz

„Um die Drehzahl zu erhöhen, kombinierte Sycotec eine HF-Motorspindel Type 4033 AC-LN15 mit einer Spezialhalterung der Firma MAS“, erzählt Dieter Werner. Im Ergebnis konnte die Drehzahl fast verdreifacht werden. Mit nun 35.000 min-1 sank die Bearbeitungszeit bereits von 21,3 min auf 13,2 min. In einem zweiten Schritt konnte sie durch Vorschub-Optimierung weiter auf 12,1 min gedrückt werden. Das Endergebnis stand nach der finalen Schnittwertanpassung fest: 11,5 min. Mit einem überschaubaren Aufwand von rund einem halben Tag Umbauzeit und zwei beteiligten Mitarbeitern aus der Entwicklung und Produktion ließ sich unterm Strich eine Laufzeitoptimierung von 9,8 min erzielen. Das entspricht einer Effizienzsteigerung von circa 50 %, da auch die Standzeit der Motorspindel deutlich höher ist, als die des ursprünglich verwendeten Getriebes. Die Werkzeuglebensdauer ändert sich trotz Drehzahlsteigerung kaum.

Neue Freiheit in der Motorspindelkonstruktion

Spindellager

Neue Freiheit in der Motorspindelkonstruktion

05.07.17 - Mit den neuen High-Speed-Spindellagern von Schaeffler können Anwender die Belastbarkeit ihrer Motorspindeln weiter steigern. Bezugsgrößen sind: Spindelleistung, mechanische Kräfte, Temperatur und Drehzahl. Schaeffler wird die neuen Spindellager auf der EMO 2017 präsentieren. lesen

Spielraum nach oben

Das Ende der Optimierungsmöglichkeiten ist damit allerdings noch lange nicht erreicht. In der Fertigung bei Sycotec ist man sich sicher: „Durch Modifizierungen der Bahnsteuerung sind theoretisch noch höhere Drehzahlen realisierbar.“ Die Obergrenze wird alleine durch die Maschinensteifigkeit, die Achsdynamik, das Werkzeug und nicht zuletzt die Motorspindel vorgegeben. Bei der eingesetzten HF-Motorspindel von Sycotec wären dies immerhin 80.000 min-1.
