Berechnung

Kisssoft integriert Ermittlung der Radkörperdeformation

| Redakteur: Monika Zwettler

Neu in Kisssoft ist die praxisgerechte Ermittlung der Radkörperdeformation.

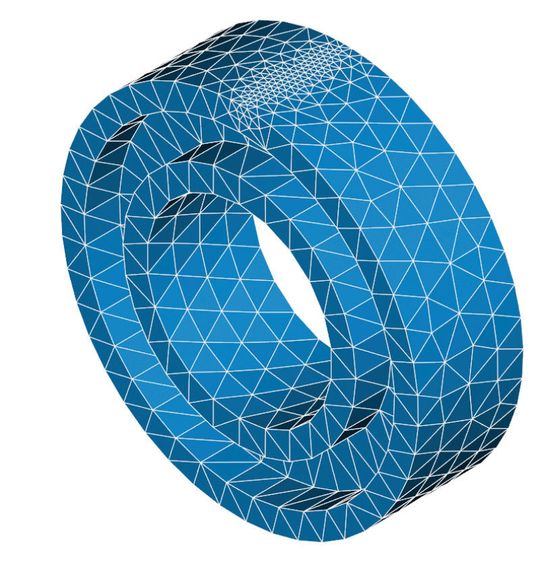

Neu in Kisssoft ist die praxisgerechte Ermittlung der Radkörperdeformation. (Bild: Kisssoft)

Neues aus dem Hause Kisssoft: Das Modul DPK in Kisssoft 03/2016 ermöglicht es jetzt, die Radkörpergeometrie von Stegrädern praxisgerecht parametrisiert zu definieren.

Bei Stegrädern ist die Verformung des Zahnkranzes dreidimensional und die Berechnung mit dem in der Wellenberechnung verwendeten eindimensionalen Balkenmodell ist ungenau. Noch komplexer wird es, wenn der Steg seitlich versetzt und folglich der Radkörper asymmetrisch ist. Auch für diese Art Radkörper kann die Nachgiebigkeit in der Axialebene jetzt mit der integrierten FE-Software berechnet werden. Die Deformationen werden auf die Eingriffsebene umgerechnet und so erhält man eine genauere Vorhersage der Schiefstellung der Flankenlinie. Die Resultate der Verformungsberechnung können mit der Software Salome überprüft werden.

Realitätsgetreue Evaluation von Deformationen

Mit dem Modul DPK in Kisssoft 03/2016 lässt sich die Radkörpergeometrie praxisgerecht parametrisiert definieren. Anschließend wird mit der FE-Software Code_Aster die FE-Berechnung durchgeführt und die Einflussmatrix erstellt, welche in der Wellen- und Zahnradberechnung die Flankenliniendeformation ermittelt - dies auch für verschiedenen Laststufen. Die realitätsgetreue Evaluation der Flankenliniendeformationen bildet die Grundlage für eine genauere Berechnung der Flankenlinienkorrektur und führt somit zu einer erfolgreichen Optimierung der Verzahnungslaufeigenschaften. (mz)
