Kabeldurchführung ermöglicht höhere Packungsdichte auf gleicher Fläche

| Redakteur: Ceara Elhardt

Die Kabeldurchführungsplatte KEL-DPZ 24 von Icotek verspricht eine größere Packungsdichte als bei herkömmlichen Lösungen mit vergleichbarer Fläche.

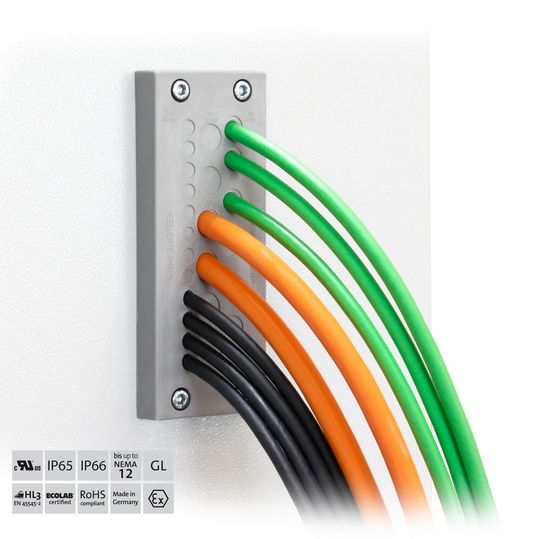

Die Kabeldurchführungsplatte KEL-DPZ 24 von Icotek verspricht eine größere Packungsdichte als bei herkömmlichen Lösungen mit vergleichbarer Fläche. (Bild: Icotek)

Icotek hat eine neue Version ihrer Kabeldurchführungsplatte KEL-DPZ 24 für nicht konfektionierte Leitungen entwickelt. Der Hersteller verspricht dabei eine höhere Packungsdichte als bei herkömmlichen Lösungen mit vergleichbarer Fläche.

Mit der Kabeldurchführungsplatte KEL-DPZ 24 |121 von Icotek können mit einem Bauteil bis zu 121 Leitungen eingeführt werden. Dabei entspricht die KEL-DPZ 24 in Ausbruchgröße und Bohrbild den Normausbrüchen von 24-poligen schweren Steckverbindern.

Leitungen, Lichtwellenleiter, Schläuche oder Kabellitzen im Durchmesserbereich von 1,5 mm bis 22 mm können mit der KEL-DPZ 24 eingeführt, abgedichtet und gleichzeitig gegen Zug entlastet werden. Mit acht unterschiedlichen Ausführungen sollen sich beliebige Kombinationen und Durchmesservarianten darstellen lassen. Aufgrund verschiedener Klemmbereiche für die Leitungen ist die KEL-DPZ 24 flexibel einsetzbar.

Konisch zulaufende Tüllen an der Rückseite der Kabeldurchführung sorgen für eine zweifache Abdichtung der Leitung. Öffnungen, die nicht mehr benötigt werden, lassen sich mit ST-B Stopfen von Icotek sicher verschließen, wobei laut Hersteller die Schutzart IP65 / IP66 erhalten bleibt.

Der Polyamidkorpus der KEL-DPZ 24 ist vollständig mit einer Membran aus Elastomer umspritzt. Zur schnellen Montage durchsticht der Anwender die Membran lediglich mit einem Dorn und schiebt die Leitung hindurch. Anschließend lässt sich die KEL-DPZ an der Maschine oder am Gehäuse einfach aufschrauben.

Die KEL-DPZ Baureihe ist auch in den Bauformen KEL-DPZ rund mit integriertem metrischen Gewinde, und in den Varianten KEL-DPZ-B und KEL-DPZ-E für besonders beengte Platzverhältnisse erhältlich.

Die KEL-DPZ besitzt Approbationen wie IP Schutzarten, NEMA type rating nach UL 50 E, UL, Ecolab, die Europäische Bahnnorm EN 45545-3 und ATEX. (ce)
