Innenausbauschiene schafft Platz im Schaltschrank

| Redakteur: Sandra Häuslein

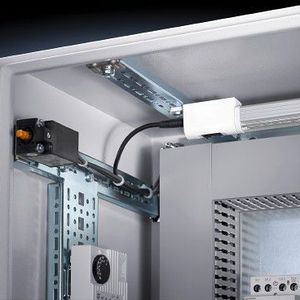

Die Innenausbauschiene von Rittal soll für mehr Montagefläche im Kompakt-Schaltschrank AE sorgen.
Die Innenausbauschiene von Rittal soll für mehr Montagefläche im Kompakt-Schaltschrank AE sorgen. (Bild: Rittal)

Raum ist kostbar – gerade wenn es um hohe Packungsdichten in der Elektrotechnik geht. Steuerungs- und Schaltanlagenbauer sind gefordert, immer mehr mechanische und elektrotechnische Komponenten in Schaltschränken unterzubringen. Rittal zeigt, wie sich mit einem intelligenten Zubehör-Detail größere Spielräume für den Innenausbau von Kompakt-Schaltschränken schaffen lassen.

Der Innenausbau von Kompakt-Schaltschränken kann sehr zeitaufwändig und kompliziert sein. Oft ist eine mechanische Bearbeitung wie Bohren notwendig, um Komponenten außerhalb der Montageplatte – z. B. an den Seitenwänden – zu befestigen. Das beeinträchtigt nicht nur die Schutzart des Gehäuses, sondern ist auch mit erheblichem Montageaufwand verbunden. Darüber hinaus ist oft der zur Verfügung stehende Montageraum im Gehäuse begrenzt oder es lassen sich vorhandene Montageflächen nicht optimal nutzen.

Zur Lösung bietet Rittal eine Innenausbauschiene an, die in Seiten-, Boden- oder Dachflächen des Kompakt-Schaltschrankes AE leicht und ganz ohne mechanische Bearbeitung des Schrankes montiert werden kann. Das spart Zeit und erhält die Schutzart des Gehäuses.

Zwei Systemlochreihen erzeugen zusätzliche Montagefläche

Dabei wird die Innenausbauschiene an der gewünschten Stelle im Gehäuse platziert und mit einer Schraube einfach fixiert. Die Schiene verspannt sich dabei in der Gehäuseinnenseite und hat einen stabilen Halt mit einer statischen Last von bis zu 100 N. Zur Montage eines Türpositionsschalters kann zusätzlich noch ein Adapter, der sich im Lieferumfang befindet, auf die Schiene aufgesetzt werden. Der besondere Vorteil hierbei: Die Montage der Schiene kann ganz komfortabel erfolgen, auch wenn die Montageplatte bereits im Gehäuse eingesetzt ist.

Mit dem Smartphone noch schneller zum Chiller

App

Mit dem Smartphone noch schneller zum Chiller

19.02.16 - Die Rittal-Chiller-App macht den Anwender bei der Auswahl des richtigen Kühlgerätes jetzt mobil: Ergänzend zur bestehenden Online-Version ermöglicht die App die automatisierte Berechnung der erforderlichen Kühlleistung. Der passende Chiller ist interaktiv in nur vier Schritten ausgewählt. lesen

Rittal automatisiert im Schaltschrankbau

SPS IPC Drives 2015

Rittal automatisiert im Schaltschrankbau

25.11.15 - Mit dem neuen Geschäftsbereich Rittal Automation Systems erweitert Rittal sein Lösungsprogramm für den Steuerungs- und Schaltanlagenbau. Der Systemanbieter übernimmt das ganze Produktprogramm der Schwestergesellschaft Kiesling und erweitert es. Damit steht ein Ausrüstungsprogramm für den Werkstatt-Betrieb zur Verfügung – von manuellen Werkzeugen bis zur automatisierten Maschinentechnik. lesen

Die Innenausbauschiene verfügt über zwei Systemlochreihen und schafft zusätzliche Montagefläche für z. B. Chassis, Schaltschrankleuchten, Türpositionsschalter, Türarretierung, Kabelschlauchhalter und viele weitere Komponenten. Mit dem Einsatz der Schiene im Kompakt-Schaltschrank AE soll sich die Montagefläche dabei ganz einfach verdoppeln lassen.

Weil die Innenausbauschiene darüber hinaus so konstruiert ist, dass das Zubehörprogramm des bewährten Anreihschrank-Systems TS 8 verwendet werden kann, soll eine doppelte Bevorratung von Zubehörartikeln für den Anlagenbauer entfallen. (sh)
