Leichtbau

Fügen artfremder Materialien

| Redakteur: Dorothee Quitter

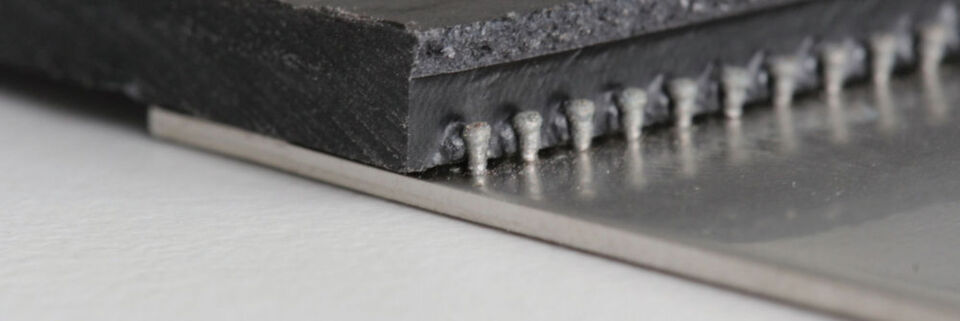

Additiv gefertigte Verklammerungsstruktur zur hochbelastbaren Verbindung von Metall und Kunststoff oder Keramik
Additiv gefertigte Verklammerungsstruktur zur hochbelastbaren Verbindung von Metall und Kunststoff oder Keramik (Bild: Fraunhofer IWS)

Das Fraunhofer IWS hat für das Fügen von artfremden Werkstoffen kleinste Verklammerungsstrukturen entwickelt, die mittels Auftragsschweißen generiert werden.

Der Wandel vom klassischen monolithischen, aus einem einzigen Material gefertigten Bauteil hin zu Hybridbauweisen aus artfremden Werkstoffen bringt große Herausforderungen mit sich. Moderne Fügeprozesse müssen in der Lage sein, unterschiedliche Materialien dauerhaft und robust miteinander zu verbinden. Das Fraunhofer IWS Dresden setzt bei der Übergangsstelle zwischen Metall und Keramik oder Kunststoff auf Verklammerungsstrukturen. Die maßgeschneiderten Mikrostrukturen ermöglichen im späteren Einsatz eine mechanisch hochbelastbare Verbindung zwischen den Fügepartnern.

Wir zeigen die wichtigsten Strategien des Leichtbaus

Anwendertreff Leichtbau

Wir zeigen die wichtigsten Strategien des Leichtbaus

20.04.17 - Am 30. und 31. Mai 2017 findet in Würzburg der 2. Anwendertreff Leichtbau statt. Teilnehmer können sich hier über den Material-, Struktur- und Fertigungsleichtbau informieren. lesen

Mikrostruktur wird hoch präzise additiv gefertigt

Die Verklammerungsstrukturen werden direkt auf dem metallischen Substrat additiv durch eine Vielzahl übereinanderliegender Schweißraupen hergestellt. Mit Hilfe des Hochpräzisions-Laser-Pulver-Auftragschweißens ist es möglich, sowohl auf rotationssymmetrische oder ebene Substrate als auch auf Freiformflächen präzise Strukturen mit einem hohen Gestaltungsspielraum reproduzierbar, prozesssicher, schnell und wirtschaftlich zu applizieren. Es können offene, geschlossene sowie Kombinationen aus unterschiedlichen geometrischen Merkmalen aufgebaut werden.

Verbindung ist mechanisch hoch belastbar

Die mit derartigen Mikrostrukturen versehene Metalloberfläche kann anschließend mit Kunststoff (z. B. durch thermische Infiltration) oder mit Keramik (z.B. durch thermisches Spritzen) überzogen werden. Zur Gewährleistung einer möglichst guten Durchdringung des Kunststoffs oder der Keramik wurde die Geometrie der Mikrostruktur mit Hilfe von CAD / CAM-Werkzeugen angepasst. Auf diese Weise lässt sich die Verklammerungswirkung anpassen und der Herstellungsprozess optimieren.

Metallpulver kann an Belastungen angepasst werden

Auch unterschiedliche metallische Werkstoffe, die entsprechend der notwendigen Belastungen im Einsatzfall angepasst sind, können für den additiven Aufbau der Mikrostrukturen eingesetzt werden. Selbst die Variation der Werkstoffzusammensetzung, z. B. für den Aufbau von Gradienten, ist in Dimensionen bis hin in den zweistelligen Mikrometerbereich möglich. Direkt auf die generierten Strukturen lassen sich gegebenenfalls funktionale Elemente weiter generativ aufbauen.

Trotz der geringen Dimensionen weisen die Mikrostrukturen einen porenfreien metallurgischen Werkstoffverbund auf. Dank der sukzessiven Weiterentwicklung von Prozessen und Systemen sowie begleitenden Maßnahmen zur Qualitätssicherung wird die Technologie heute erfolgreich in zivilen Strahltriebwerken der neuesten Generation eingesetzt. (qui)
